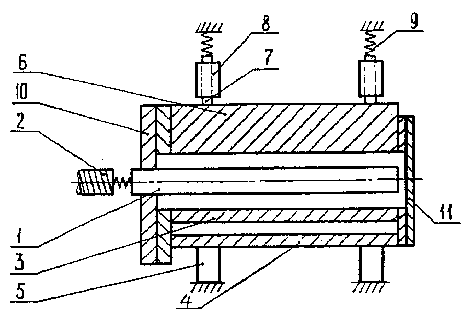

Устройство содержит внутренний цилиндр 1 (см. рисунок), упруго закрепленный на выходном конце шнека микроэкструдера 2, наружный цилиндр 3 с термостатирующей рубашкой 4, установленный в опорах 5 с возможностью углового поворота и имеющий вдоль всей образующей прорезь, в которой установлен нож с возможностью радиального перемещения. Нож 6 соединен с сердечниками 7 электромагнитных катушек 8, которые связаны электрической цепью с кнопкой остановки вращения внутреннего цилиндра 1. Сердечники 7 закреплены на пружинах сжатия 9. Измерительная часть устройства снабжена разрезной 10 и уплотнительной 11 крышками. Крутящий момент измеряется тензометрическим датчиком крутящего момента мембранного типа.

Устройство работает следующим образом. Устанавливается необходимое число оборотов шнека микроэкструдера 2. После этого полимерный материал подается через загрузочную воронку микроэструдера и продавливается через кольцевой канал, образованный внутренним 1 и наружным 3 цилиндрами. После выхода на стационарный режим и проверки сплошности заполнения кольцевого зазора вращение червяка 2 прекращается, снимается разрезной фланец, соединяющий червячный микроэструдер и измерительную часть устройства, прерывается поток полимерного материала, устанавливается разрезная 10 и уплотнительная 11 крышки с противоположных торцов наружного цилиндра 3. В термостатирующую рубашку 4 наружного цилиндра 3 подается теплоноситель заданной температуры и приводится во вращение от червяка 2 внутренний цилиндр 1. После выхода на стационарный режим включается измерительная часть. В процессе измерений производится запись значений крутящего момента.
