Отопление жилых домов, коттеджей проектируется, как правило, от индивидуальных встроенных котлов. Системы отопления применяются с верхней или нижней разводкой и распределением теплоносителя к приборам по стоякам. АОЗТ "Батекс Плюс" (Волгоград) предлагает новые системы отопления с отдельными отводами к приборам от распределителей (коллекторов).

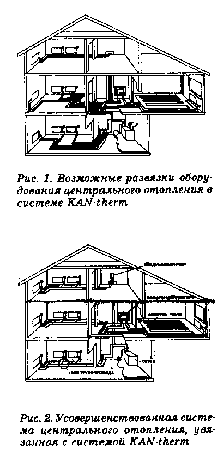

На рис. 1 представлены возможные развязки оборудования центрального отопления в системе kan-therm.

Первый этаж. Подключение трех отопительных приборов выполнено отдельными отводами с распределителями, размещенными в шкафу. Для подключения отопительных приборов использованы вентили, соединенные с термостатическими головками herz 2000.

Второй этаж. Использована предыдущая система разводки. Вентили соединены в блок, вентили термостатические угловые с термостатическими головками вместе с обратными вентилями herz. Такая развязка дает возможность осуществлять демонтаж отопительных приборов без спуска воды из системы. Для выхода из стен используется гнездо для крана.

Третий этаж. Применена разводка трубопроводов методом двухтрубной петли с использованием тройников и отводов с медными никелированными трубками, позволяющими осуществить эстетичное подключение отопительных приборов при использовании термостатических и обратных вентилей. В этом варианте уменьшены затраты за счет распределителя и шкафчика. Материальные затраты этой развязки (для трех отопительных приборов) учитывают вентили с термостатическими головками. Материальные затраты выполнения стояков в системе kan-therm для объекта, представленного на рис. 1, учитывают трубы, фасонные изделия и соединители с необходимой арматурой. Такая система обладает высокими эксплуатационными качествами, надежностью и эстетикой.

Для сокращения трубной разводки и унификации узлов трубопроводов предлагается усовершенствованная система отопления (рис. 2), гидравлически увязанная с системой, представленной на рис. 1. Система также надежна в работе, позволяет значительно экономить расходы труб, фасонные изделия.
