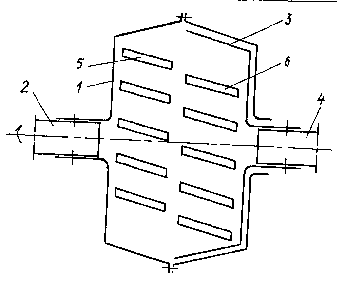

Устройство для вибровозбуждения состоит из полумуфты 1 (см. рисунок), смонтированной на конце вала 2, и полумуфты 3, смонтированной на конце вала 4 и размещенной внутри полумуфты 1 с возможностью вращения отнсительно друг друга. Полумуфты 1 и 3 имеют на внутренних поверхностях лопатки 5, 6 и образуют пустотелую муфту, внутрь которой заливается рабочая жидкость, обладающая упругими свойствами. Вал 2 соединен с приводом вращения, а вал 4 - с приемником крутящего момента (на рисунке не показаны).

Работает устройство следующим образом. При вращении полумуфты 1 вместе с валом 2 начинает вращаться и рабочая жидкость, захватываемая лопатками 5 полумуфты 1. Рабочая жидкость, имеющая высокую вязкость и обладающая упругими свойствами, перетекая на лопатки 6 полумуфты 3, заставляет ее вращаться вместе с валом 4 приемника крутящего момента. Отставание полумуфты 3 от полумуфты 1 приводит к градиентному течению рабочей жидкости, циркулирующей между этими полумуфтами. За счет эффекта Вайссенберга жидкость собирается на лопатках 5 полумуфты 1, обнажая лопатки 6 полумуфты 3. Полумуфта 3 резко затормаживается. Затем центробежные силы отбрасывают рабочую жидкость с лопаток 5 полумуфты 1 на лопатки 6 полумуфты 3, и цикл повторяется. В результате вращение полумуфты 1 сопровождается круговыми колебаниями, передаваемыми на приемник крутящего момента.
