При нарезании зубьев червячных колес, входящих в зацепление с многозаходным червяком, часто используют стандартную однозаходную червячную фрезу. Однако при этом зацепление получается несопряженным, пятно контакта имеет малые размеры, между зубьями требуется увеличенный боковой зазор и, в результате, передача имеет низкую нагрузочную способность и невысокую долговечность.

Для получения точной (сопряженной) передачи можно идти двумя путями: нарезать червячные колеса фрезой, являющейся копией червяка данной пары; нарезать червячные колеса резцом-летучкой при тангенциальной подаче фрезерного суппорта станка, при котором точно воспроизводится боковая поверхность витков многозаходного червяка. Первый путь в условиях индивидуального производства не приемлем, а второй путь можно использовать при наличии станков с тангенциальной подачей. Если таких моделей станков нет, то можно использовать обычные зубофрезерные станки, сделав у них несложную реконструкцию.

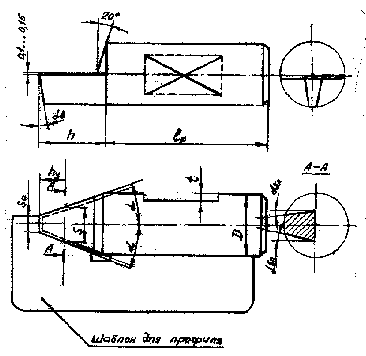

Нарезалось червячное колесо с бронзовым венцом, осевой модуль которого m=6 мм, число зубьев z ₂=29, межосевое расстояние передачи a _w=120 мм. Параметры сопряженного червяка: число заходов z ₁=2, с правой Архимедовой винтовой поверхностью, угол подъема витков червяка g=10°18'17'', делительный диаметр d1=66 мм, диаметр вершин d _a1=78 мм, угол профиля в осевом сечении a=20°, коэффициент высоты головки h _a*=1, коэффициент радиального зазора С*=0,2. Конструкция резца-летучки, которым нарезалось червячное колесо, показано на рисунке.

Расчет параметров резца-летучки производится на основании следующих зависимостей:

измерительная толщина резца - s=0,5 pm=9,5 мм

измерительная высота - h_y=m( h_a*+c*)=7,2 мм

полная высота режущей части резца - h=2m(h _a*+c*)=16 мм

толщина вершины резца - s _a=s-2h _ytq a=4,26 мм

диаметр цилиндрической части резца - d=s+2h _ytq a=16 мм

длина цилиндрической части резца - l _pі8 m=50 мм

глубина лыски - t і0,3m=3 мм

боковой правый задний угол - a_бп= g+3°=13°

боковой левый задний угол - a_бл= g-3°=7°

задний угол при вершине резца - a_в=8°...12°=10°

Спроектированный по этим размерам резец-летучка контролировался при изготовлении и переточках специально изготовленными шаблоном. Особенность настройки станка заключается в следующем.

1. Резец-летучка, закрепленный на специальной оправке, устанавливается на межосевое расстояние а=110 мм; ось этой оправки вместе с фрезерным шпинделем совпадает с центральной плоскостью заготовки червячного колеса; резец-летучка вместе с оправкой в сторону суппорта с помощью механизма передвижки фрезы на расстояние 70 мм.

2. Скорость резания резцом-летучкой на делительном диаметре червяка принимаем равной v _t=16,3 м/мин. При такой скорости резания частота вращения резца-летучки будет равна n ₁=39,5 об/мин. Принимаем вторую ступень, при которой n=40 об./мин, а сменные шестерни а/в=27:60. Для тангенциальной подачи s=0,18 мм/об., У ₂=1, сменные шестерни гитары подач а/в=28:68.

3. Гитару деления настраиваем по формуле:

a · c 20z ₁ 20 · 2 80 · 40

x = ----- = ------ = ------ = ------- .

b · d z ₂ 29 40 · 58

4. Гитару дифференциала настраиваем по формуле:

После настройки станка нарезание зубьев червячного колеса производилось в два прохода: первый - при межосевом расстоянии а'=110 мм и второй - при а''=а _w=120 мм.

Червячное колесо, нарезанное таким образом, соответствовало восьмой степени точности.
