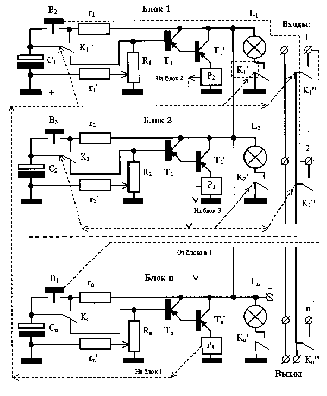

Коммутатор предназначен для сколь угодно длительной передачи электрических сигналов на один и тот же "выход" или на множество выходов поочередно со входов 1...n, (см. рисунок) подключенных к источникам информации. Кроме того, он может применяться для поочередного управления какими-либо электрическими исполнительными органами. Применительно к информационному назначению продолжительность снятия информации с каждого входа программируется при помощи переменных резисторов r1...rn и программу можно корректировать в процессе работы. В нем цепи информации и управления полностью развязаны по токам. Номиналы С1...Сn, r1..n и r1'...rn' назначаются в зависимости от необходимого максимального быстродействия коммутатора. Резисторы r1'...rn' нужны для предупреждения отключения какого-либо блока установкой ползунков резисторов r1...rn в верхнее на схеме положение. Они предотвращают блокирование входов транзисторов t1...tn нулевыми сопротивлениями этих переменных резисторов. Для уменьшения числа соединений реле Р1...Рn размещены в блоках соответственно их взаимной нумерации. Коммутатор может иметь любое число входов и соответствующее им количество выходов.

Коммутатор запускается в работу кратковременным нажатием любой кнопки из ряда В1...Вn. Последовательность работы коммутатора от момента нажатия кнопок В1 или В2 показана на схеме пунктирными линиями с указательными стрелками. Допустим кратковременно нажали кнопку В2 (она должна включить в работу вход 2). Далее коммутатор работает автоматически следующим образом. Конденсатор С1 зарядился выше порогового напряжения срабатывания реле Р2 и оно пришло в рабочее состояние. Поэтому в блоке 2 контакты К2, К2' и К2'' переключились вверх (на схеме все показано в исходном положении). За счет этого зарядился конденсатор С2, загорелся индикатор l2 и включен в работу вход 2. При этом конденсатор С1 постепенно разряжается через нормально замкнутый контакт К1 и резисторы r1, r1' . Напряжение на входе транзистора Т1, а поэтому и на реле Р2 понижается. При каком-то минимальном напряжении реле Р2 возвратилось в исходное состояние, контакты К2, К2' и К2'' блока 2 заняли нижнее положение. В результате этого индикатор l2 погас, вход 2 отключился, а напряжение конденсатора С2 приложилось ко входу транзистора Т2 и далее к реле Р3. Последнее сработало и воздействует на контакты блока 3 аналогично описанному по блоку 2. В результате включен в работу вход 3. Такой процесс включения-выключения входов, последовательно охватив все узлы. возвращается в узел 2 без дополнительного внешнего воздействия на кнопки. Далее этот цикл повторяется до выключения коммутатора.
