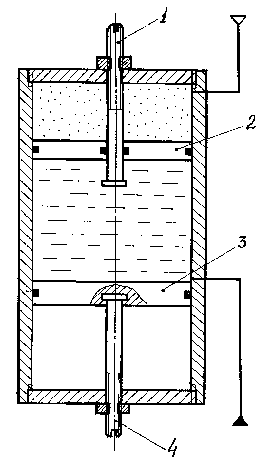

Пневмогидроаккумулятор имеет ограничитель 1 хода основного поршня 2 и дополнительный поршень 3, который ограничивает гидравлическую полость при помощи устройства 4 регулировочного перемещения поршня 3.

При работе стенда используются три группы пневмогидроаккумуляторов описанной конструкции, одна из которых связана с входной магистралью гидрораспределителя, подключенной к насосной станции, а две другие с его выходными магистралями. При этом газовые полости пневмогидроаккумуляторов связаны соединительной магистралью между собой, а жидкостные - с гидрораспределителем. В соединительной магистрали между пневмогидроаккумуляторами установлены запорные устройства, а по краям - заправочные узлы с обратными клапанами, направленными навстречу друг другу. В процессе испытаний задаются соотношения между объемом жидкостной и газовой полостей при помощи ограничителя 1 хода основного поршня и устройства 4 регулировочного перемещения дополнительного поршня. В процессе испытаний может осуществляться перераспределение давлений в полостях пневмогидроаккумуляторов дросселями и дозаправка полостей при помощи заправочных узлов в виде горловин с обратными клапанами.
