Описание к листку № 51-001-99

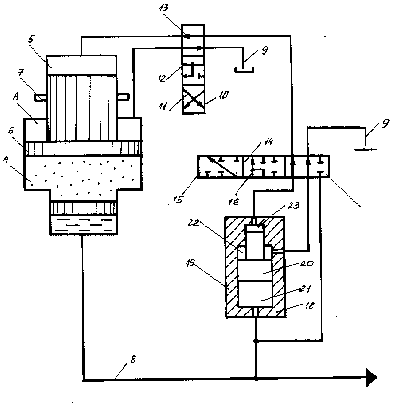

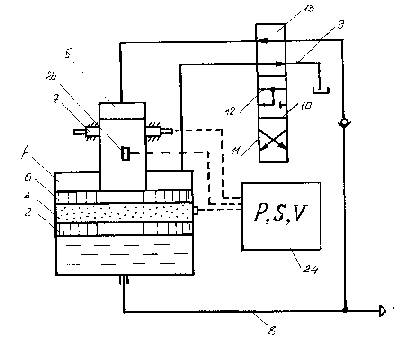

Пневмогидроаккумулятор состоит из корпуса, в котором установлен поршневой разделитель 2 сред между жидкостной 3 и газовой 4 полостями. С корпусом 1 соединена корректирующая емкость 5. Дополнительный поршень 6 может быть выполнен ступенчатым. Его положение может фиксироваться фиксаторами 7. Полости за дополнительным поршнем 5 и А могут соединяться как с основной магистралью 8, так и со сливной 9. Управление пневмогидроаккумулятором осуществляется распределителем 10 с позициями 11, 12, 13 и распределителем 14 с позициями 15, 16, 17. Расширение диапазона регулирования осуществляется преобразователем 18, состоящим из корпуса 19, ступенчатого поршня 20, имеющего поршневую полость 21 и штоковые полости 22, 23. Фиксаторы 7 могут управляться логическим устройством 24 по давлению, измеряемым датчиком 25, по перемещению и скорости, измеряемыми датчиками 26.

Работа пневмогидроаккумулятора осуществляется следующим образом. Жидкостная полость 3 пневмогидроаккумулятора осуществляется изменением объема газовой полости за счет того, что полости за дополнительным поршнем (в корректирующей 5 и А) соединены с основной магистралью 8. Распределителем 10 можно соединять то полость 5 с магистралью 8, а А со сливом 9, то полость А с магистралью 8, а 5 со сливом, или полость А и 5 с магистралью 8, что расширяет диапазон регулирования. Если управление работой осуществляется логическим устройством 24, то за счет датчиков 25 26 и фиксаторов 7 можно получить любой закон регулирования. Так как в зависимости от требуемых параметров дополнительный поршень будет фиксироваться или расфиксироваться. Для расширения возможностей поршень 2 может быть выполнен меньше большей ступени дополнительного поршня, а наименьшая иметь с ним одинаковую площадь.. Кроме того, для расширения диапазона регулирования за счет изменения давления в полостях 5 и А пропорционально основному давлению (в магистрали 8) установлен преобразователь давления 18 с распределителем 14. Если распределитель 14 установлен в позиции 17, то к распределителю 10 в зависимости от его позиций поступает в соответствующую полость (в поз. 13 подается в полость 5, в поз. 12 и в 5 в А, а в 11 в А) рабочая жидкость под давлением меньше основного (определяемое площадью сечения полости 23), если распределитель в поз. 15, то давление определяется кольцевой площадью сечения полости22, а если распределитель 14 в поз. 16, то давление равно рабочему (т.к. полости 22 и 23 соединены).
