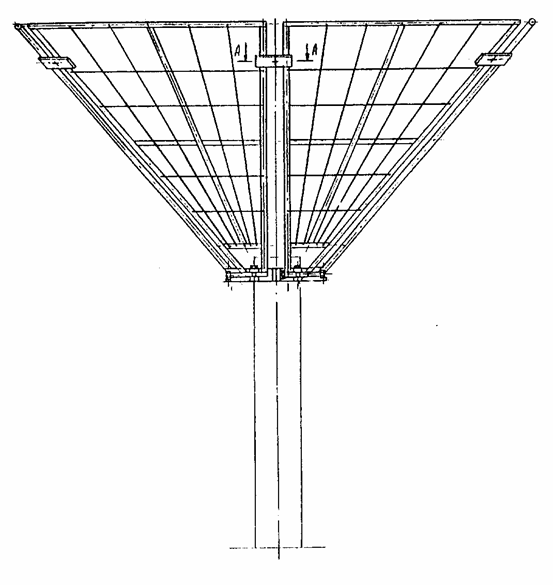

Устройство включает в себя узел защиты и узел крепления. Узел защиты состоит из отдельных лепестков решетчатого типа трапециевидной формы, скрепленных между собой зажимами. Узел крепления состоит из двух полухомутов, скрепленных между собой стяжными болтами, пропущенными через проушины, и снабженных двумя регулировочными болтами. Регулировочные болты снабжены свободно насаженными на выточках их наконечников с возможностью свободного поворота сухарями с поперечной насечкой для обеспечения сцепления полухомутов с обсадной колонной. Полухомуты снабжены кронштейнами с пазами для установки лепестков при их монтаже с последующей фиксацией крепежными пальцами.

Монтаж устройства осуществляется следующим образом.

Вначале на устье скважины производится установка и скрепление полухомутов, затем регулировочными болтами закрепляется на обсадной трубе узел крепления в целом.

По завершении этой операции осуществляется монтаж лепестков на полухомутах и установка их в рабочее положение с закреплением между собой.

После завершения персоналом всех намеченных планом работ зонт демонтируется и удаляется из зоны фонтана. Демонтаж осуществляется в обратном порядке.

Устьевой защитный зонт
