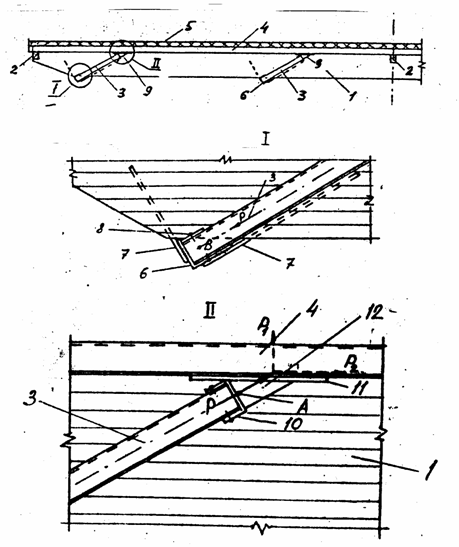

Плита покрытия состоит (см. рисунок) из клееных продольных ребер 12, поперечных подкрепляющих ребер 2, поперечных ребер-диафрагм 3 и обшивки 4, выполненных из стального штампованного настила, утеплителя 5. Огражденную часть плиты образуют обшивка и утеплитель. Продольные ребра 1 соединены друг с другом с помощью наклонных диафрагм, подкрепляющих ребер 2, а также стальных уголков 6, снабженных приваренными к ним П-образными стержнями 7, вкленными в продольные ребра 1. Уголки использованы, кроме того, для соединения продольных ребер с наклонными диафрагмами, нижний торец которых прикреплен к уголкам за нижние и верхние полки гор диафрагм. Для этого уголки снабжены приваренными к ним стальными пластинами 8. Уголки, установленные в опорных частях плиты, служат также для опирания плиты на стену или колонну. Верхние торцы поперечных диафрагм прикреплены к обшивке через соединительные детали 9, состоящие из штампованного швеллера 10, выполняющего роль упора, горизонтальных пластин 11, прилегающих к обшивке и соединенных со швеллером с помощью ребер 12 на сварке. Обшивка прикреплена к продольным ребрам 1 и к соединительным деталям самонарезающими винтами.

Плита покрытия
