Оправка (рис. 1) состоит из корпуса 1, у которого в отверстия впаяны стержни 2, и съемной крышки 3, также с отверстиями под стержни 2. Лепестки из шлифованной ленты вставляются в оправку при снятой крышке, как показано на рисунке 2. Затем устанавливается и закрепляется крышка. Далее, при обработке, оправку устанавливают на стержень (если позволяет кривизна трубы) или на гибкий вал, помещенный в трубе требуемой кривизны.

Таким образом, производя замену лепестков, изготовленных из шлифовальной ленты с различными размерами абразивного зерна, можно обеспечить требуемое качество внутренней поверхности трубы.

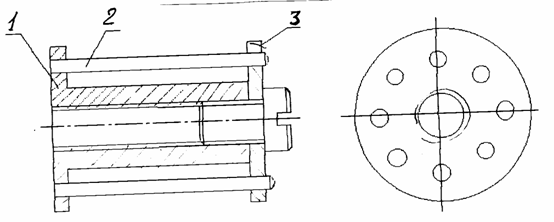

Рис. 1

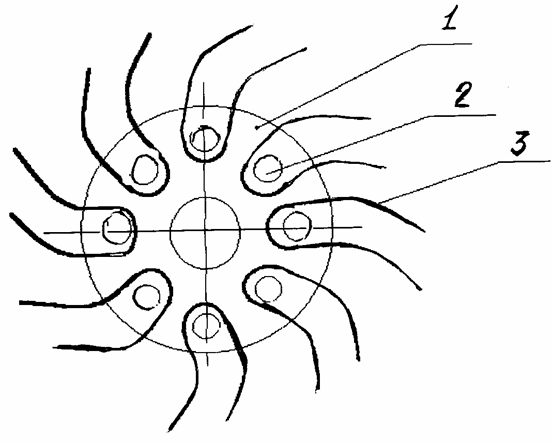

Рис. 2

1 - корпус;2 - стержень; 3 -лепесток
