В цехе эмалирования муниципального предприятия «Оренбургкоммунтеплосети» разработан технологический процесс автоматизации нанесения шликера на внутреннюю и внешнюю поверхности труб и произведена реконструкция поста эмалирования. Вместо штанги с поршнем на посту установлена цилиндрическая шахтная ванна, во внутрь которой заливается жидкий шликер. Нанесение шликера на внутреннюю и внешнюю поверхности труб производится за счет окунания труб в цилиндрическую шахтную ванну на всю длину трубы. При последующем подъеме трубы из ванны излишки шликера стекают с поверхностей труб в ванну без разбрызгивания, что позволяет избежать потерю шликера от его разбрызгивания и получить равномерную пленку покрытия. Для обеспечения строго фиксированного вертикального положения труб над горловиной шахтной ванны в электротали кран-балки для перемещения труб использована схема конденсаторного торможения с самовозбуждением.

Для того, чтобы твердые частички шликера не выпадали в осадок на дно шахтной ванны, и на дне ванны не образовался плотный слой осадка, жидкий шликер постоянно перемешивается при помощи нагнетающего шнекового насоса. Шнековый насос нагнетает жидкий шликер в нижнюю часть ванны и обеспечивает циркуляцию шликера вверх по всей длине ванны. Подобранные размеры цилиндрической шахтной ванны позволяют без перенастройки проводить эмалирование труб диаметром от 57 до 325 мм.

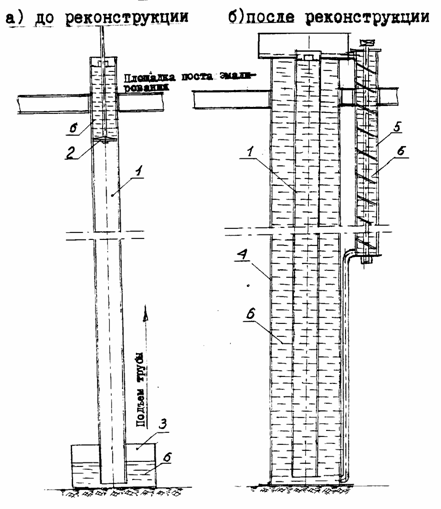

Принципиальная схема эмалирования труб:

1 - труба;2 - поршень со штангой;3 - ванна для слива шликера;

4 - цилиндрическая шахтная ванна;5 - шнековый насос;6 - шликер
