Установка работает в режиме периодического действия и позволяет в процессе экспериментов изменять конструкцию рабочих органов, скорость вращения, замерять крутящий момент, давление, создаваемое под действием лопастей ротора, и реактивное давление от корпуса лабораторной дробилки. Протекающие в установке процессы доступны измерениям, визуальному наблюдению, фото-, видео-, кино-съемкам.

Установка имеет простую конструкцию и состоит из следующих основных узлов:станины (рамы), рабочей камеры с ротором, привода ротора.

Станина представляет собой сварную конструкцию. Привод ротора осуществляется от электродвигателя при помощи клиноременной передачи. Электродвигатель крепится к платформе, которая по направляющим в швеллерах рамы осуществляет натяжение ремня передачи.

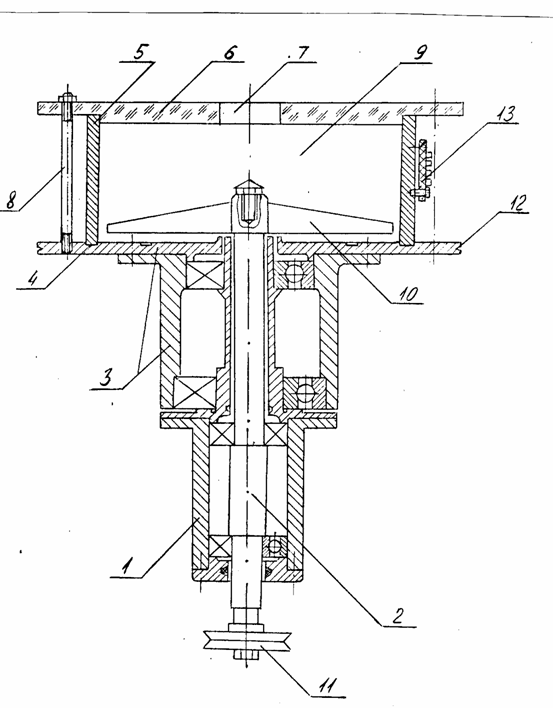

Состоит (см. рисунок) из основания 1, на подшипниковых основаниях которого установлены вал ротора 2 и планшайба 3. На планшайбе в пазу 4 установлена обечайка 5, закрытая сверху крышкой 6 с загрузочным отверстием 7. Крышка, обечайка и планшайба стянуты шпильками 8 и образуют рабочую камеру 9, в которой на конце вала ротора закреплен сменный рабочий орган дробилки 10. На другом конце вала ротора установлен приводной шкив 11. На планшайбе для подключения измерительных устройств выполнена окружная канавка 12. Тензометрирование осуществляется с помощью тензодатчиков, наклеенных на обечайке, а также закрепленной на ней несущей планки 13, обеспечивающей передачу данных от тензодатчиков на измерительную аппаратуру.

Установка работает следующим образом.

Вращение через шкив передается валу, который вращает рабочие органы. Через загрузочное устройство подается заданная навеска зерна при сплошной обечайке. Поступающее через загрузочный патрубок в рабочую камеру дробилки зерно разгоняется рабочими органами, создающими воздушный поток, и ударяется о внутреннюю стенку обечайки, на которую передается крутящий момент, регистрируемый двумя динамометрами, прикрепленными к раме. Разрушение зерновок происходит за счет соударения о рабочий орган, внутреннюю стенку рабочей камеры и в зазорах между торцом рабочего органа и стенкой дробилки, а также между днищем и нижней кромкой рабочего органа. Трение вращающегося в рабочей камере продукта о ее стенки создает крутящий момент, который может быть уравновешен при помощи двух динамометров.

При работе установки воздушно-зерновая смесь образует кольцевой слой переменной толщины. Замерить толщину слоя можно при помощи отградуированной шкалы, нанесенной на прозрачную крышку установки.
