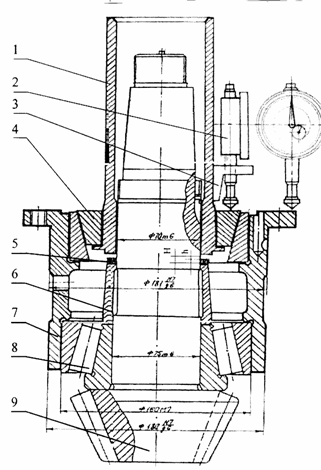

Для ускорения и подбора необходимых регулировочных шайб требуются специальные приспособления. На рисунке 1 представлено приспособление для подбора регулировочных шайб для подшипников ВКШ, состоящее из рукоятки 1, индикатора часового типа 2, кронштейна 3 и обоймы калибра 4.

Для подбора шайб 5 стакан 7 собирается с наружными кольцами конических подшипников, валом 9 в сборе с внутренним коническим подшипником 8 и распорной втулкой 6 и далее на хвостовик вала надевается приспособление. Рукоятка приспособления, свободно перемещаясь в обойме-калибре, упирается в торец распорной втулки и индикатор показывает величину расстояния Н от торца рукоятки до торца распорной втулки. По специально разработанной таблице производится подбор регулировочных шайб соответствующей толщины, суммарная толщина которых должна быть равна Н-h,гдеh -условная постоянная величина, устанавливаемая экспериментально после изготовления прибора по эталонному узлу, определяющая качество регулировки подшипников по величине крутящего момента на провертывание стакана. При одной установленной шайбе 5 измеряется величинаhи по ее значению подбирается вторая шайба необходимой толщины. Величинаhпри правильно подобранных шайбах должна быть больше величины замыкающего звена на 1,00 мм.

При отсутствии прибора подбор упорных дисков связан с необходимостью многократных разборок и сборок этого сопряжения, что вызывает ослабление посадки наружного подшипника на вал и затрату значительного времени на эту работу.

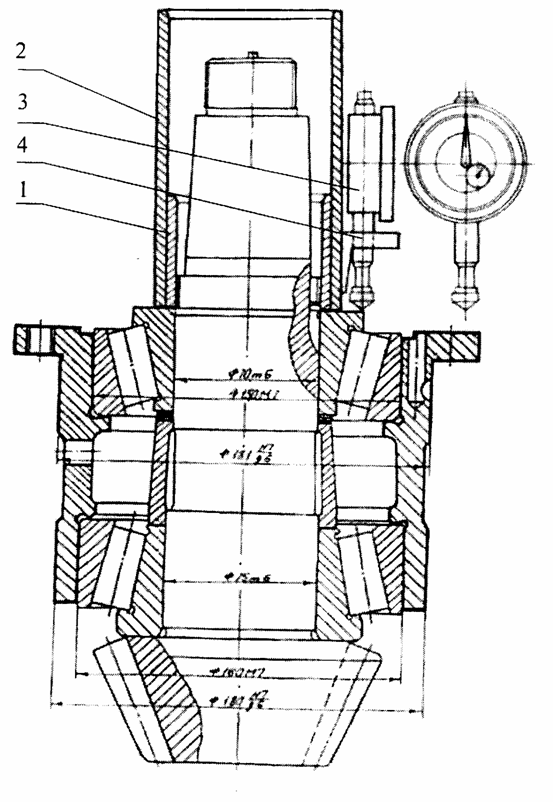

Для регулировки подшипников ВКШ было разработано более совершенное приспособление (рис. 2), успешно применяемое при подборе комплектов из двух регулировочных шайб, состоящее из направляющей 1, рукоятки 2, индикатора часового типа 3 и кронштейна 4. Отпадает необходимость в изготовлении обоймы-калибра, требующей высокой точности обработки.

Рис. 1

Рис. 2
