Данное устройство позволяет получить возможность исследования процесса течения прессуемого материала в пристенных слоях фильеры при больших скоростях сдвига. Предусмотрен конструкцией набор поршней разного диаметра и длины, что дает возможность изменять толщину слоя исследуемого материала (см. рисунок).

Устройство имеет простую конструкцию и состоит из следующих основных узлов:цилиндрического основания с установленными в нем большим тензометрическим кольцом, размещенной на цилиндрическом основании опоры с установленным на ней малым тензометрическим кольцом, на котором установлена фильера с тензометрическими датчиками;камеры сжатия, образованной цилиндром, имеющим полный контакт с фильерой, опорой и плунжером. Плунжер оснащен штоком, на котором посажен сменный поршень разной длины и диаметра.

Устройство работает следующим образом.

Цилиндрическое основание устанавливают на горизонтальную поверхность, в проточку основания устанавливают большое тензометрическое кольцо, на которое устанавливают опору. Исследуемый материал помещают в камеру сжатия, уплотняют плунжером без штока и экструдируют в канале фильеры. После заполнения канала фильеры плунжер извлекают, оснащают штоком с поршнем и снова помещают в камеру сжатия, при этом поршень сжимает материал непосредственно в канале фильеры. По разности осевых усилий в стенках фильеры перед поршнем и после него определяют сопротивление движению слоя, который течет вокруг поршня. Заменой поршня на больший или меньший диаметр и другую длину получают возможность измерения толщины слоя исследуемого материала. Плунжер имеет в верхней части опорную головку с резьбовыми отверстиями для болтов, предназначенных для создания усилия обратного хода плунжера. Прямой ход плунжера происходит в результате нагружения прибора на прессе, предназначенном для испытания механических свойств материала.

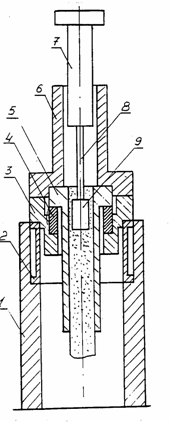

Устройство для исследования реологических свойств материала:

1 - цилиндрическое основание;2 - большое тензометрическое кольцо;3 - опора;

4 - малое тензометрическое кольцо;5 - фильера;6 - камера сжатия;7 - плунжер;

8 - шток;9 -поршень.
