Номер 50-112-99 |
|
Наименование проекта Приспособление для измерения осевого люфта ведущей конической шестерни центральной передачи троллейбуса |
|
Назначение Для измерения и контроля осевого люфта ведущей конической шестерни центральной передачи троллейбуса |
|
Рекомендуемая область применения Ремонт и эксплуатация троллейбуса |
|
Описание

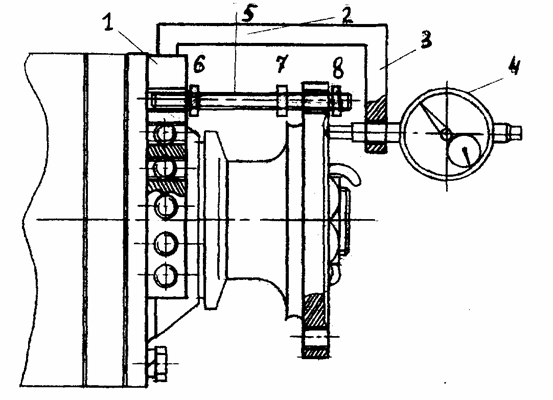

Для измерения осевого люфта ВКШ ЦП разработан и изготовлен прибор (см. рисунок). Прибор состоит из следующих основных деталей:стойки 1, на которую крепится стержень 2 с рычагом 3 и индикатором 4, винтом 5, установленным в резьбовые соединения приспособления и фланца ВКШ. Измерительный стержень индикатора (точность измерения индикатора - 0,01 мм) упирается в торец фланца ВКШ. После установки приспособления на картере ЦП производится измерение осевого люфта ВКШ. Для этого гайкой 6 стопорят положение винта 5 во избежание его осевого перемещения, а гайку 8 перемещают в левое крайнее положение (до упора к фланцу ВКШ), после чего индикатор с натягом устанавливается в нулевое положение. Затем, перемещая гайку 7 в правое крайнее положение (предварительно ослабив гайку 8), стрелка будет перемещаться на величину, пропорциональную величине осевого люфта ВКШ ЦП, и соответственно производится измерение осевого люфта ВКШ.
|
|
Преимущества перед известными аналогами Аналоги не известны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Повышение качества управления и контроля технического состояния центральной передачи троллейбуса |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.12.1999 |
