Номер 50-110-99 |
Наименование проекта Приспособление для замера амплитуды колебаний вибрационного смесителя |
Назначение Для определения амплитуды колебаний при вибрационном воздействии |
Рекомендуемая область применения Оборудование для смешения сыпучих кормов |
Описание

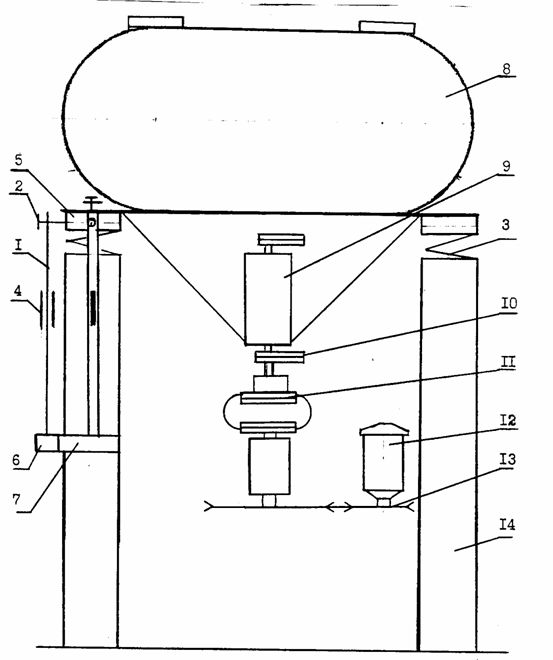

Приспособление содержит пластину из пружинной стали 1, в которой выполнено технологическое отверстие для регулировочного винта 2, фиксируемого гайками, тензорезисторы 4 (2ПКБ 10.100В ТУ 25-06-1382-78 Р99.7-99.99 ом), зажимное устройство 6, хомут 7, шлейфовый осциллограф (Н-155), тензометрический усилитель (8АНЧ-7М). Принцип действия данного приспособления заключается в следующем. Пластина 1 (см. рисунок) опирается одним концом на крышку пружинной опоры смесителя при помощи регулировочного винта, а другой ее конец фиксируется зажимным устройством, которое крепится к той же опоре. В процессе работы вибрационное воздействие передается через пружинную опору смесителя пластине, под действием которой пластина подвергается изгибу, соответствующему величине амплитуды в данном направлении. Изгиб пластины непрерывно регистрируется наклеенными (клеем БФ-2) на нее симметрично с двух сторон тензорезисторами и передается через тензометрический усилитель на осциллограф. К каждой опоре смесителя крепятся одновременно по три приспособления так, чтобы изгиб каждой пластины соответствовал изменению амплитуды в данном направлении. В частности, одна из них изгибается в радиальном направлении по отношению к центру масс смесителя и совпадает с направлением оси Х, по которой замеряется составляющая амплитуды - (Ах), другая изгибается в тангенциальном направлении, совпадает с осью У и дает амплитуду - (Ау), третья - в вертикальном по осиzс амплитудой - (Аz).Таким образом фиксируются колебания по всем трем направлениям в пространстве. Результаты измерений записываются по 12 каналам шлейфовым осциллографом одновременно с четырех опор вибросмесителя. При этом наблюдается несовпадение фаз, то есть кривые (синусоиды) сдвинуты по горизонтали относительно друг друга на ј периода. Обработка полученных осциллографом позволяет определять амплитуду колебаний вибрационного смесителя по всем осевым направлениям, а также дает возможность создать динамическую картину, характеризующую процесс в целом. Приспособление для замера амплитуды колебаний вибрационного смесителя: 1 - пластина;2 - регулировочный винт;3 - пружина;4 - тензорезисторы; 5 - крышка пружины;6 - зажимное устройство;7 - хомут;8 - корпус смесителя; 9 - вибратор;10 - дебалансы;11 - лепестковая муфта;12 - электродвигатель; 13 - клиноременная передача;14 - опора смесителя. |
Преимущества перед известными аналогами Аналоги не известны |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышение производительности труда |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 08.12.1999 |
