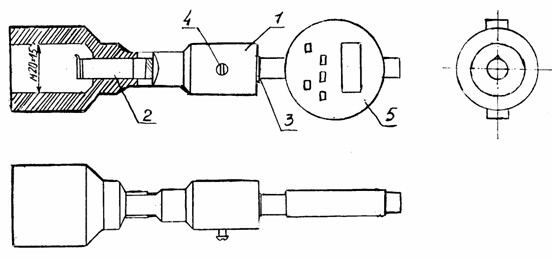

Это приспособление (см. рисунок) состоит из корпуса 1, штифта 2, резервной втулки 3, винта 4 и индикаторной головки 5.

В корпусе устанавливается штифт, выполняющий роль промежуточного звена между измерительным прибором и измеряемой поверхностью. На центральную часть цилиндрической поверхности штифта нанесена насечка, которая обеспечивает удобство при перемещении штифта. Штифт перемещают через изготовленные окна в корпусе приспособления.

Разрезная втулка необходима для жесткого крепления измерительного прибора в приспособлении с помощью винта. Внутренняя поверхность нижней части корпуса имеет резьбу М20х1,5 кл.3 (М20х1,5-6д) для установки приспособления на базовую резьбовую поверхность детали.

Измерения перпендикулярности с помощью приспособления выполняются в следующей последовательности.

Индикаторную головку устанавливают в разрезную втулку и закрепляют винтом так, чтобы натяг стержня превышал величину предполагаемого измерения при заворачивании винта до упора. На завершающем этапе, непосредственно перемещая штифт, считываем показания со шкалы измерительного прибора.

Данное приспособление можно использовать в сочетании с индикаторными головками различных типов, имеющих цену деления не превышающую 0,001 мм.

Предлагаемое приспособление позволяет с точностью применяемых измерительных приборов оценивать состояние уплотняющего торца корпуса форсунки.

Приспособление для измерения перпендикулярности уплотняющего

торца корпуса форсунки
