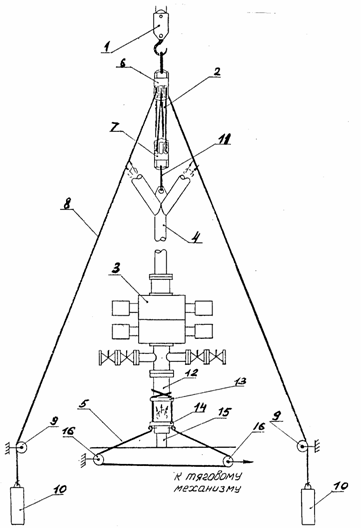

В компановку техники и оборудования входят (см. рисунок) крановое судно (на схеме не показано), снабженное собственной талевой системой с подвесным крюком 1, полиспастная система 2 компенсации волновой качки, сборка 3 (комплект) противовыбросового оборудования, отводная труба 4, канатная оснастка наведения 5.

В состав полиспастной системы входят два талевых блока 6, 7, обвязанных стальным канатом 8, к свободным концам которого, пропущенным через оттяжной ролик 9, прикреплены свободно висящие контргрузы 10.

Один из талевых блоков 6 подвешен к крюку кранового судна, а ко второму 7 с помощью крюка 11 подвешена сборка противовыбросового оборудования с отводной трубой. Общий вес контргрузов должен равняться весу сборки.

Канатная оснастка наведения включает в себя канат, обхватывающий колонную головку 12 и пропущенный через шпилечные отверстия посадочного фланца 13 колонной головки и базового фланца 14 скважины 15. Свободные концы каната, пропущенные через уравновешивающие ролики 16, подводятся к тяговому механизму, установленному на платформе.

Обвязка компановки оборудования и кранового судна производится в стороне от фонтанирующей скважины. Затем с помощью кранового судна она подвешивается над ее устьем. С помощью канатной оснастки тяговый механизм осуществляет операцию наведения путем выборки каната. При необходимости одновременно производится опускание крюка кранового судна.

Способ наведения противовыбросового оборудования
