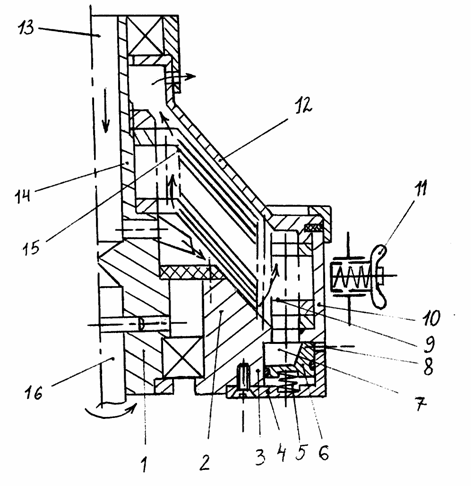

Саморазгружающийся сепаратор-молокоочиститель (см. рисунок) содержит барабан 1, включающий основание 2 с цилиндрическим выступом 3 в нижней части, упор 4, пружины 5, поршень 6, сборник осадка 7, дополнительный пакет тарелок 9, дополнительный тарелкодержатель 10, образующий боковую стенку барабана, тормозной механизм 11, крышку 12, полый вал 13, основной тарелкодержатель 14, основной пакет тарелок 15, привод 16.

Сепаратор работает следующим образом. Включает привод барабана, после его разгона с помощью тормозного механизма устанавливают нужную скорость вращения дополнительного пакета тарелок. Подают в барабан молоко и осуществляют его сепарирование. При этом разница частот вращения основного и дополнительного пакетов тарелок создадут дополнительный сдвиг потолка молока в межтарелочных зазорах, что приведет к снижению вязкости молока и увеличению производительности сепаратора.

Загрязнения под действием центробежных сил попадают на периферию барабана сепаратора, откуда стекают в сборник осадка, ограниченный наружным диаметром выступа основания и полостью поршня. Поршень опирается на пружины и в верхнем положении закрывает своей вертикальной стенкой отверстия 8 в вертикальной стенке упора. По мере накопления загрязнений, под воздействием их веса, поршень опускается, преодолевая сопротивление пружин. При этом отверстия 8 открываются и загрязнения под действием центробежных сил выбрасываются наружу. По мере удаления загрязнений пружины возвращают поршень в верхнее положение, отверстия закрываются вертикальной стенкой поршня и процесс повторяется.

Барабан сепаратора
