Инновации бизнесу. Преднапряжение постоянным усилием трубопроводов больших диаметров, резервуаров и других конструкций с помощью связи по патенту РФ № 2000380

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

50-074-99

Наименование проекта

Преднапряжение постоянным усилием трубопроводов больших диаметров, резервуаров и других конструкций с помощью связи по патенту РФ № 2000380

Назначение

Предварительное напряжение постоянным усилием трубопроводов, резервуаров и других металлических листовых конструкций

Рекомендуемая область применения

Проектирование, строительство новых трубопроводов, резервуаров и других металлических листовых конструкций и усиление старых

Описание

Преднапряжение постоянным усилием трубопроводов больших диаметров, резервуаров и других конструкций можно осуществить с помощью связи по А.С. № 1686059 (ИЛ № 161-98 Оренбургского ЦНТИ), но лучше осуществить его с помощью связи по патенту РФ № 2000380 (см. рисунок).

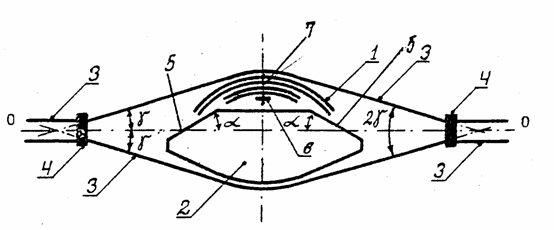

На рисунке частично показаны два пояса 3 из высокопрочной проволоки, опоясывающих трубу или резервуар. Пакет пластинчатых пружин 1 вместе с распоркой 2 раздвигает пояса. За пределами связи пояса удерживаются на определенном расстоянии друг от друга хомутами 4. В пределах связи оси поясов наклонены друг к другу под углом 2 (гамма) и под углом (гамма) к оси 0 - 0.

Распорка с одной стороны закруглена и имеет желоб (на рисунке не показан) для пояса, а с другой - противоположной стороны - элементы 5, наклоненные под углом (альфа) к оси 0 - 0. С помощью гайки 6, навинченной на тягу 7, пружины, расположенные с внутренней стороны пакета и имеющие исходный радиус кривизны, превышающий исходный радиус кривизны пружин, расположенных с наружной стороны пакета пружин, создают пакет пружин 1.

Пакет пластинчатых пружин связи действует на пояса с силойnc.

Связь создает в трубе, резервуаре и других конструкциях постоянное при температурных и других перемещениях усилие преднапряженияsc,равное

(1)

Формула (1) показывает, что при малых углах (гамма) даже небольшой, значит экономичный, пакет пружин создает большое усилие в поясах.

Изменения угла (гамма) при температурных и других перемещениях в поясах не будут оказывать влияния на усилиеsc,если пакет пластинчатых пружин подобран так, что силаncнаходится в такой же функциональной зависимости от угла (гамма), как в формуле (1).

Экономия материала трубопровода, резервуара и других конструкций получается, во-первых, от применения постоянного усилия преднапряжения (работа, вычисленная по формуле Клайперона, в два раза больше), во-вторых, от применения высокопрочной проволоки. Кроме этого, связь, создающая постоянное усилие преднапряжения, поглощает энергию колебаний конструкций при сейсмических воздействиях.
