Мешалка (см. рисунок) представляет собой помещенный внутри корпуса 1 вращающийся горизонтальный вал 2 с укрепленными на нем лопастями 3.

Принцип действия заключается в следующем.

Подаваемый в рабочую камеру смешиваемый материал захватывается лопастями, вращающимися вокруг вала, и перемещается, смешиваясь, по винтовой траектории вдоль корпуса к выгрузному отверстию.

Установка предлагаемых лопастей мешалки, выполненных в виде полых усеченных пик, заканчивающихся перьями, приводит к повышению надежности конструкции и увеличению ресурса работы смесителя. Повышение жесткости лопасти осуществляется за счет двух сварных ребер, образующих острые углы, расположенные в плоскости перпендикулярной образующей вала и принимающей основную нагрузку при захвате кормосмеси на себя. Длина перьев на концах пик не должна превышать Ѕ длины лопасти. Таким образом, лопасти свободно выдерживают нагрузку, и не происходит образование бочкообразного изгиба в середине.

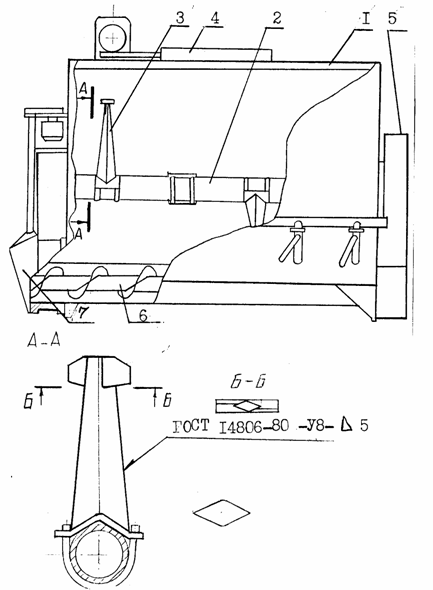

Мешалка:

1 - корпус, 2 - вал, 3 - лопасть, 4 - загрузочное отверстие, 5 - привод,

6 - выгрузной шнек, 7 - выгрузное отверстие
