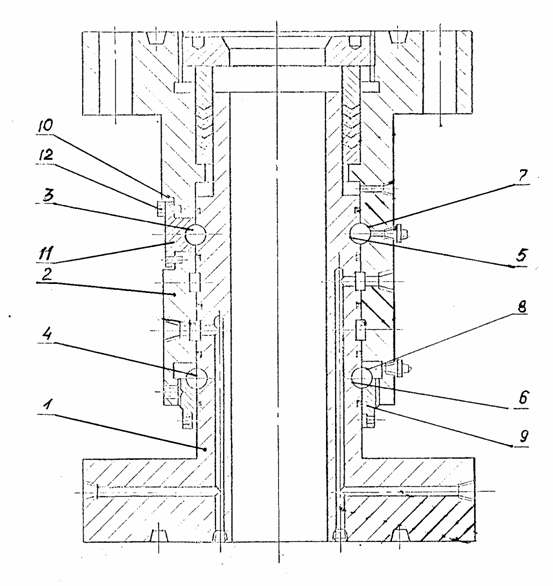

Катушка вращающаяся состоит из корпуса, выполненного разъемным с возможностью осевого вращения внутренней и наружной частей относительно друг друга и представленного двумя концентрично установленными патрубками 1, 2, снабженными фланцами и двумя подшипниковыми узлами 3, 4. Внутренними обоймами подшипников 3, 4 служат кольцевые канавки 5, 6 на внешней поверхности внутреннего патрубка 1, а внешними обоймами служат:два верхнего подшипника 3 - кольцевая канавка 7 на внутренней поверхности наружного патрубка 2, а для нижнего подшипника 4 - кольцевая канавка 8 в теле регулировочной гайки 9. Наружный патрубок снабжен окном 10, предназначенным для закладки шариков в верхний подшипник и закрываемым пробкой 11, фиксирующейся штифтом 12 и имеющей выточку, соответствующую кольцевой канавке в теле наружного патрубка. Для подвода при необходимости гидроуправления к оборудованию, установленному на верхнем фланце, предусмотрены во внутреннем патрубке каналы, а также кольцевые проточки в обоих патрубках.

Катушка вращающаяся
