Эксплуатация судна во льдах сопровождается работой энергетической установки на переменных режимах с частыми реверсами гребного вала при относительно небольших скоростях движения, что в сочетании с мелководьем приводит к повышенному износу дейдвудного устройства, имеющего открытую систему прокачки.

Работа на мелководье и в загрязненной абразивными частицами воде характерна не только для арктических судов, но и для судов речного флота, где проблема повышения надежности дейдвудных устройств весьма остро.

Надежность работы дейдвудных устройств значительно повышается, если они оборудуются эффективными средствами очистки воды от абразивных частиц и устройствами, препятствующими проникновению абразивных частиц из вне, через открытую кормовую часть дейдвудного подшипника.

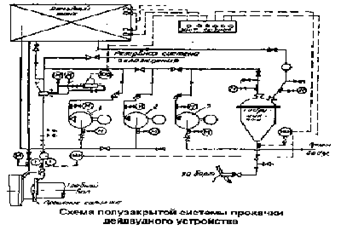

Система прокачки работает следующим образом. Загрязненная абразивными частицами забортная вода подается насосом 3 на очистку в гидроциклон. Чистая вода из гидроциклона поступает в расходный бак, а грязная ( пульпа) сливается за борт. Заполнение расходного танка через гидроциклон может осуществляться в ручном и автоматическом режимах. Из расходного танка чистая вода насосом 1 через измерительную диафрагму 4 подается в дейдвудную трубу. Пройдя дейдвудные подшипники, вода доходит до кормового уплотнения, прижимает его рабочее кольцо к корпусу и по каналам, расположенным в дейдвудных подшипниках, возвращается в расходный танк. Часть воды через кормовое уплотнение уходит за борт. В носовой части за водораспределительным кольцом установлено уплотнение, препятствующее уходу набивки внутрь дейдвудной трубы.

Насос 2 является резервным и может обеспечивать подачу воды как в гидроциклон, так и в дейдвудную трубу.

Таблица

Износ дейдвудных устройств судна

В случае выхода из строя основной системы прокачки предусмотрена резервная система. Полузакрытая система прокачки оборудована световой и звуковой сигнализацией по максимальному и минимальному давлению воды, минимальному расходу воды, минимальному и максимальному уровню воды в расходном танке, заполнению гидроциклона абразивными частицами в случае его несвоевременной продувки. Для визуального контроля за расходом воды в центральном посту управления установлен дистанционный расходомер типа ВМД.
