Описание к ИЛ № 42-081-99

Данная работа является результатом выполнения конструкторской разработки.

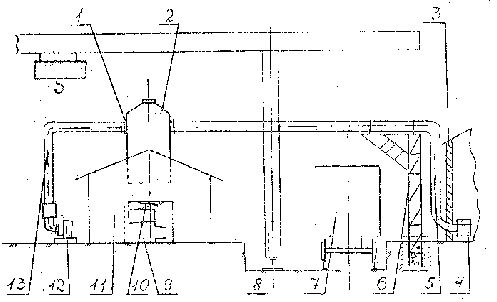

Установка (см. рисунок) состоит из ковша-бункера 4, трубопроводов 5 и 13, резервуара 2, фильтра 1, затвора 10, пакетировочного пресса 9 и вентилятора 12 высокого давления. Ковш-бункер установлен в цехе 3, где при обрезке на машине цинковых стаканов в размер образуются отходы. Закрепленный на опоре 6 трубопровод 5, по которому транспортируются отходы цинка, соединяет бункер с резервуаром. Резервуар установлен над пакетировочным прессом, который размещен в отапливаемом помещении 11. Вентилятор высокого давления соединен трубопроводом с резервуаром. В верхней части резервуара имеется люк, обеспечивающий доступ к внутреннему устройству.

Ковш-бункер наполняют отходами цинка. Включают вентилятор, который создает разрежение в резервуаре, и отходы цинка воздушным потоком переносятся из ковша в резервуар. При работе вентилятора рабочий перемещает отходы к центру ковша (к трубопроводу). Когда в ковше не останется отходов цинка, вентилятор выключается. Для того, чтобы отходы не попали в вентилятор, предусмотрена сетка-фильтр со щитом, о который ударяются летящие отходы цинка.

По окончании заполнения резервуара при отключенном вентиляторе открывают затвор, расположенный в нижней части резервуара, и цинковые отходы ссыпаются вниз к прессу. После заполнения пресса, затвор закрывают. Отходы прессуют, и брикет козловым двухконсольным краном 8 переносят на площадку складирования для последующей загрузки в открытый вагон 7. Цикл повторяется до тех пор, пока в резервуаре не останется отходов цинка.

Установка транспортировки и пакетирования отходов цинка.
