Номер 54-007-99 |
|
Наименование проекта Центрифуга ФГВ-132lУ-02 |
|
Назначение Для обезвоживания концентрата угля и антрацита класса 0-13 (25). |
|
Рекомендуемая область применения Для применения на углеобогатительных фабриках с мокрым процессом обогащения. |
|
Описание

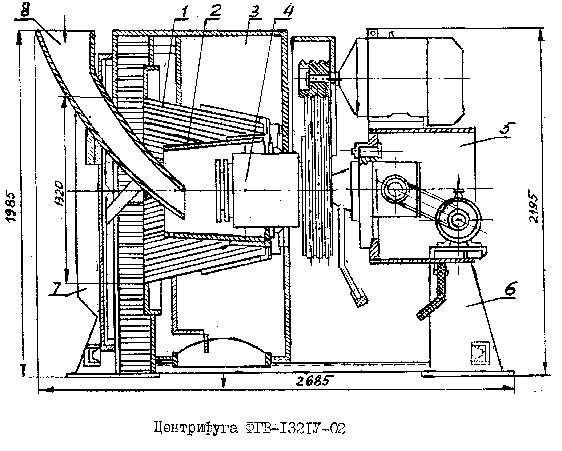

Описание к ИЛ № 54-007-99 Конструкция является результатом выполнения конструкторской разработки. Центрифуга (см. рисунок) состоит из фильтрующего ротора 1, корпуса 3, привода вращения ротора и вибратора 4, загрузочного устройства 8, загрузочного конуса 2 и откидной крышки 7. Все узлы центрифуги смонтированы на траверсе 5. Траверса через систему упругих фундаметных амортизаторов опирается на опорные стойки 6. Стойки рекомендуется устанавливать на фундамент из швеллеров не менее № 32. Смазка подшипников привода-циркуляционная под давлением. Уголь загружается в центрифугу, проходит по питающей точке и попадает на вращающийся загрузочный конус. Центробежной силой уголь отбрасывается к стенке загрузочного конуса, равномерно распределяется и сбрасывается на ротор. Под действием осевых вибраций и состовляющей и центробежной силы уголь продвигается по наклонной стенке ротора к его широкой части. При этом под действием центробежной силы происходит отделение воды, которая, проходя через щели фильтрующего сита ротора, попадает в зону сбора фугата корпуса и удаляется из центрифуги. Обезвоженный уголь, разгружаясь через широкую часть ротора, отбрасывается к стенкам загрузочного конуса, попадает через нижнее окно корпуса в бункер или транспортер.
|
|
Преимущества перед известными аналогами Проста по конструкции, удобна в эксплуатации и обеспечивает снижение влажности обезвоженного осадка на 1%. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности в 1,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 01.07.1999 |
