Номер

54-006-99

Наименование проекта

Передача с гибкой связью

Назначение

Для обеспечения передачи движения от электропривода к исполнительным органам станка.

Рекомендуемая область применения

В машиностроении, а также в любых отраслях народного хозяйства, где используются передачи с гибкой связью.

Описание

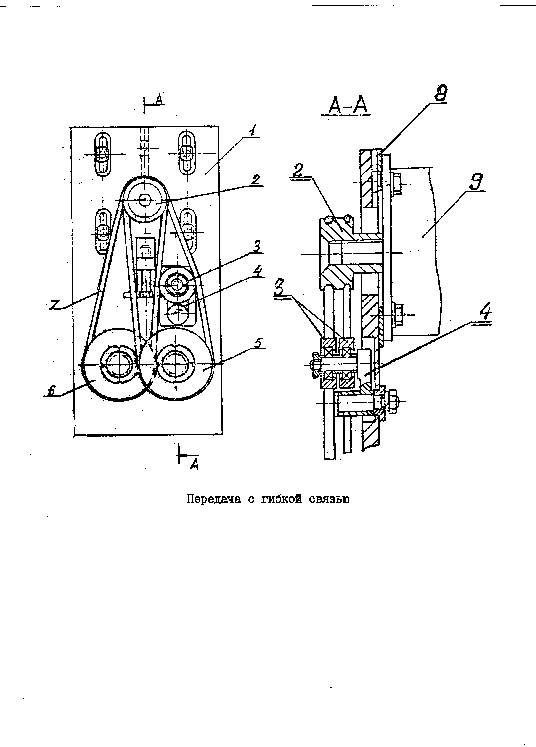

Передача (см. рисунок) содержит основание 1 с закрепленной на нем платформой 8, на которой установлен электродвигатель 9 с ведущим шкивом 2. На основании также размещены ведомые шкивы 5 и 6, каждый из которых и ведущий шкив охвачены соответствующими гибкими связями в виде ремней 7. Натяжное устройство передачи, кроме перемещающейся платформы с ведущим шкивом, содержит рычаг 4, шарнирно скрепленный одним концом с основанием, а другим - с парой натяжных роликов 3, взаимодействующих диаметрально противоположными участками рабочих поверхностей с одноименными ветвями ремней 7.

Натяжение ремней осуществляется путем соответствующего перемещения платформы относительно ведомых шкивов. В случае неодинаковых геометрических размеров ремней, например, вследствие неодинакового износа, одинаковые величины их натяжения обеспечиваются образованием различных величин прогиба ветвей натяжными роликами.

Актуально в России и в мире

Для армирования использую гибкие связи, которые покупаю на заводе.

Преимущества перед известными аналогами

Величина натяженияизменяется любым передвижением платформы относительно ведомых шкивов, т.к. одинаковое натяжение ремней обеспечивается автоматически.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда.

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

01.07.1999
