Описание к ИЛ № 42-067-99

Данная работа является результатом выпонения научно-исследовательской разработки.

Основной особенностью конструкций с ЛПР является замена решетки из отдельных стержней непрерывной полосовой заготовкой изогнутой по линиям гиба в противоположных направлениях.

Как известно, геометрическая модель любой системы может быть представлена в виде закономерных сочетаний многогранников. Конструкции с листовой пространственной решеткой представляют собой совокупность треугольных пирамид АВcd, bcde, cdef (см. рисунок 1а), причем их соединение в систему осуществляется по конгруентным граням (abc, cdeи т.д.).Изменяющиеся треугольные пирамидыabcdиcbdeвключают в себя неизменяемые ребраab=bc=cd=de=l _d1иac=bd=ce=l _d2, а также ребраad=l _m1иae=l _m2.Геометрическая длина раскосов, образованных линиями перегиба листовой заготовки (l _d1)и ее кромками(l _d2), равнаl _d1=h _s/sinb_s,l _d2=2h _sctgb_s, гдеb_s- угол гиба,h _s -ширина листовой заготовки.

В процессе моделирования неизменяемые грани вращаются вокруг осиy, причем точки С и В перемещаются в трех плоскостях, а точки А иdтолько в плоскостиxy.

Геометрические размеры арок с листовой пространственной решеткой зависят от радиуса изгиба конструкцииr, ширины листовой заготовкиh _sи угла гиба листовой заготовкиb_s.

На основе предложенного подхода были получены расчетные формулы для определения геометрических характеристик арок с листовой пространственной решеткой.

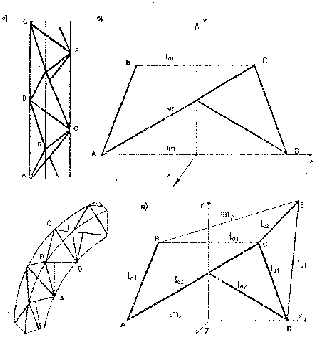

Геометрическая структура конструкции с листовой пространственной решеткой.
