Устройство для намотки провода

Назначение

Для намотки электрических проводов, мягкой проволоки и канатов

Рекомендуемая область применения

Машиностроение

Описание

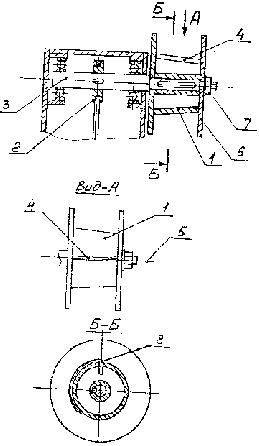

Устройство (см. рисунок) состоит из конического барабана1, приводящегося в движение с помощью клиноременной передачи2, установленной на валу3. Конический барабан снабжен продольной щелью4, проекция оси которой совпадает с осью 5 барабана и съемной щековиной 6, закрепленной на валу с помощью гайки 8.

Устройство для намотки проволоки работает следующим образом. Перед намоткой конец провода8 пропускают в продольную щель. При вращении барабана во время намотки провода, его конец перегибается относительно края щели. Это обеспечивает передачу тянущего усилия от барабана перематываемому проводу без специального устройства для фиксации конца провода.

Далее провод наматывают на коническую образующую барабана между его щечками до образования бухты провода. После окончания намотки щековину демонтируют и бухту провода снимают с конической поверхности барабана. При этом конец провода перемещают вместе с бухтой вдоль продольной щели, а после снятия отгибают к бухте.

Использование устройства позволило повысить производительность труда за счет снижения вспомогательного времени на фиксацию конца провода и на снимание катушки, а также позволило фиксировать конец провода без специального привода.
