Описание к ИЛ № 42-034-99

Данная работа является результатом выполнения конструкторской разработки.

Предлагается изготовление металлоконструкций универсального производственного здания с размерами в плане 18 х 36 м, с шагом колонн 6м и отметкой низа строительных ферм 6м.

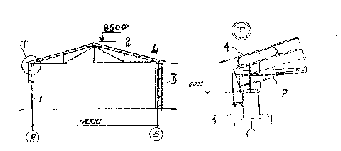

Запроектированное здание (см. рисунок) в поперечнике представляет собой рамную конструкцию, у которой колонны 1 жестко соединены с фундаментами стаканного типа с размерами базы 2,1 х 2,1 м и шарнирно фермам покрытия 2.

В качестве ограждающих конструкций - трехслойные панели типа «сэндвич» 3, комплекс которых осуществляется самонарезающими болтами, а покрытия - специально изготовленные металлические щиты 4 «коробкообразной» формы, выполненные из гнутого листа толщиной 3 мм и укладываемые на строительные фермы покрытия. В здании предусмотрены типовые двухстворчатые металлические ворота размером 4,5 х 4,2 м. Предлагаемый тип здания универсален, потому что он может быть использован и как складское помещение, и как цех по ремонту сельхозтехники, и как цех для станочного оборудования. Что же касается бытовых помещений, то они могут быть предусмотрены с устройством соответствующих инженерных коммуникаций.

Для заинтересованных организаций небезразлична также информация о соотношении сметной стоимости различных видов работ по заданию, которая характеризуется следующими данными: сметная стоимость - 100%, в т.ч. строительных работ - 94,1%, монтажных работ - 2,5%, оборудования и инвентаря - 3,4%. Возведение здания описанной конструкции экономически целесообразно.
