Описание к листку № 51-173-99

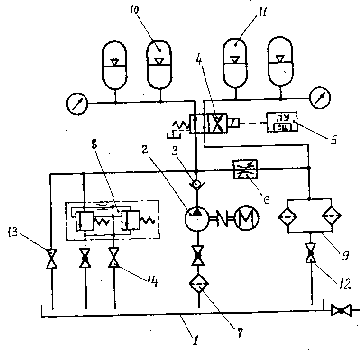

Создана оригинальная гидравлическая установка, которая содержит бак 1 (см. рисунок) для гидрожидкости, электроприводной насос 2, обратный клапан 3 на выходе из насоса, электроуправляемый гидрораспределитель 4 с пультом управления и счетчиком циклов 5, регулируемый дроссель 6, фильтр 7 на входе в насос, комбинированный предохранительный клапан 8 и блок фильтров 9 на линиях слива. Объектами испытаний являются пневмогидроаккумуляторы 10 и 11, попарно установленные на своих линиях с манометрами. В составе установки имеется несколько запорных элементов - вентилей и кранов. Наряду с испытаниями пневмогидроаккумуляторов «попутно» подвергается циклическому воздействию под давлением гидравлическая жидкость, т.е. осуществляются комплексные испытания. Данная установка работала в процессе создания и освоения производства новой гидравлической жидкости Гликвол-водного (для летней эксплуатации) или водно-гликолевого (для зимней эксплуатаци) раствора специального концентрата КГЖ-4 (ИЛ 274-98 Волгоградского ЦНТИ). Гидрожидкость Гликвол предназначена для гидроприводов и систем электрогидравлического управления комплексом оборудования для подводного бурения нефтегазовых скважин с плавучих буровых установок.

В процессе испытаний насос 2 через фильтр 7 забирает из бака 1 гидравлическую жидкость и под давлением подает ее через обратный клапан 3 и гидрораспределитель 4 в пневмогидроаккумуляторы 10, заряжая их. Одновременно с этим пневмогидроаккумуляторы 11 через другой канал распределителя 4, блок фильтров 9 и нормально открытый кран 12 разряжаются в бак. После автоматизированного переключения распределителя 4 происходит обратный процесс: аккумуляторы 11 заряжаются, а аккумуляторы 10 разряжаются. Регулируя дроссель 6 и вентиль 13 можно направлять весь поток гидрожидкости или часть его в пневмогидроаккумуляторы или в бак. В непредвиденных ситуациях сработает предохранительный клапан 8. Экстренный сброс давления в гидросистеме производится открытием вентиля 14, при этом мгновенно открывается предохранительный клапан 8, пропуская полный поток жидкости. Обратный клапан 3 предотвращает ненормированный поток жидкости из пневмогидроаккумуляторов в насос. В итоге многократная зарядка и разрядка в автоматическом режиме пневмогидроаккумуляторов (фиксируется счетчиком циклов 5) сопровождается потоками и «смятием» гидрожидкости с непрерывным изменением давления от 2-3 до 25 МПа. Вследствие этого жидкость проверяется на стойкость к механической деструкции и на стабильность физико-химических и физико-механических показателей при длительной работе, в т.ч. и при нагреве до 85°С за счет трения. Наряду с этим происходит наработка, проверка надежности и определение фактического ресурса работы пневмогидроаккумуляторов. Объектами одновременных комплексных испытаний могут быть два типоразмера аккумуляторов одинаковой вместимости.
