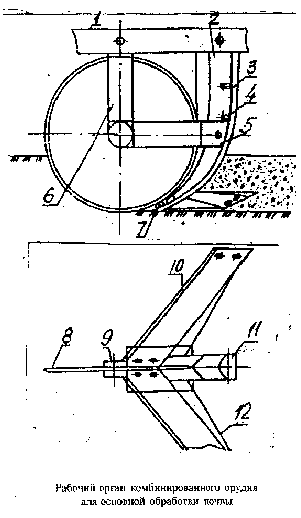

Орудие состоит из рамы 1 (см. рисунок), на которой крепятся рабочие органы, навесное устройство, вентилятор с гидроприводом, вспомогательные устройства. Рабочие органы состоят из стойки 2, в верхней части прямолинейной, а в нижней - изогнутой по радиусу 35 см. Передняя часть стойки выполнена клинообразной с углом клина 100°, а в задней части выполнена выемка для передачи туков. К задней части закреплен кожух тукопровода при помощи кронштейнов 4. К стойке закреплена горизонтальная 5, а к раме вертикальная 6 накладки, которые служат для установки вертикального дискового ножа 8 в подшипниках 9. В нижней части стойки с обеих сторон выемки для подачи туков выполнены сопла 7 для напорной подачи удобрений. Лемехи 10, установленные с углом раствора 2 g =100°, крепятся к нижней части стойки. Тукопровод 11, выполненный в выемке стойки и закрытый кожухом, обеспечивает подачу под напором минеральных удобрений к соплам в нижней части стойки. Жесткость крыльев лемехов обеспечивается распорками 12. Дисковый нож установлен между передними кромками лемехов с минимальным зазором от передней кромки стойки. Накладки для крепления дискового ножа выполнены П-образными, что позволяет в случае необходимости устанавливать на дисковый нож реборды, которые позволяют выдерживать заданную глубину обработки без опорных колес.

Технологический процесс обработки почвы происходит следующим образом. При движении почвообрабатывающего орудия дисковый нож разрезает растительные остатки и пласт почвы на полную глубину обработки, обеспечивая при этом снижение сопротивления движению рабочего органа и предотвращая обволакивание стойки растительными остатками. Стрельчатая лапа подрезает почву снизу, поднимает пласт и рыхлит его. Удобрения в смеси с воздухом под давлением поступают по тукопроводу к соплам. Между дном борозды и крыльями стрельчатой лапы образуется пространство, свободное от почвы, которое служит тукопроводом по всей ширине захвата стрельчатой лапы. Удобрения с воздухом проникают через трещины разрушенного пласта, насыщают весь пахотный горизонт и улучшают крошение почвы. Обработка почвы данным орудием снижает сопротивление при обработке, позволяет более рационально использовать удобрения, улучшает структуру почвы, что обеспечивает значительное повышение урожайности сельскохозяйственных культур.
