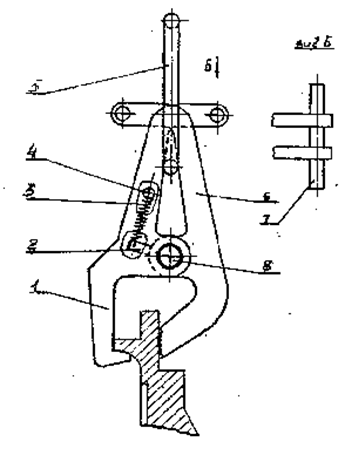

Приспособление (см. рисунок) состоит из рычагов 1 и 6, шарнирно соединенных на оси 8, рукояток 7, жестко прикрепленных к верхним частям рычагов для их ручного перемещения. Нижние части рычагов обхватывают поднимаемый груз, внутренние поверхности рычагов выполнены со скосами, взаимодействующими с кольцом 5.

В средней части рычага установлен шрифт 2, на конце которого укреплена пружина растяжения 3, закрепленная другим своим концом на оси 4, размещенной между двумя пластинами рычага 1.

Для подъема груза рукоятки рычаги разводятся и ими обхватывается поднимаемый груз. При этом пружина удерживает рычаги в стянутом состоянии. При подъеме груза грузоподъемным механизмом кольцо поднимается, при этом оно разжимает рычаги, надежно зажимая поднимаемый груз нижними частями рычагов.

При установке груза кольцо опускается в нижнее положение и не препятствует разведению рычагов. Рукоятками рычаги разводятся и поднимаемый груз освобождается.

Изменением конструкции нижних концов захватных рычагов приспособление может быть использовано для транспортирования профилей рельсов, двутавров и др.

Приспособление надежно в эксплуатации, улучшает условия труда и техники безопасности, сокращает время на установочные операции.
