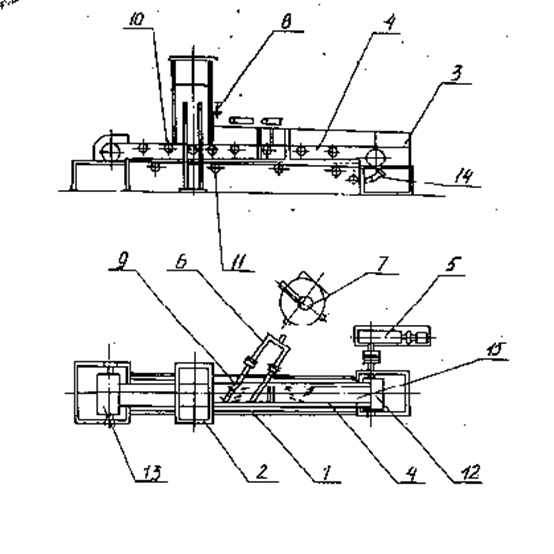

Питатель-увлажнитель (см. рисунок) состоит из каркаса 1, приёмного бункера 2, головной воронки 3, направляющего лотка 4 привода 5, устройства для обеспечения постоянного давления воды 6, регулятора уровня 7, шибера дозирования 8, коллекторов с душирующими насадками 9, восьми верхних 10 и четырех нижних 11 роликоопор, приводного барабана 12, натяжного устройства 13, скребка 14, транспортерной ленты 15.

Привод питателя состоит из редуктора 42-500-П-14 и электродвигателя АО2-326.

Металлоконструкция питателя сварена из фасонных профилей проката и листов и собрана из отдельных узлов.

Дозирование формовочной земли из приёмного бункера осуществляется вручную при помощи шибера дозирования, изменяющего толщину материала на ленте. Степень увлажнения формовочной земли регулируется расходом воды, устройством для обеспечения постоянного давления воды и регулятором уровня, а также изменением производительности питателя при установленном расходе воды. Горелая земля поступает на увлажнение после выбивки и предварительного дробления (или без него), и её увлажнение обеспечивает интенсивное охлаждение.

После первого увлажнения пятью душирующими насадками слой земли ворошится уголковыми штырями. После второго увлажнения происходит двукратное ворошение, обеспечивающее необходимую степень перемешивания.

С внедрением питателя уменьшаются потребные производственные площади, повышается эффективность охлаждения.
