Вагранка - открытого типа без коптильника с расширенной зоной горения, с устройством для дожигания СО ниже завалочного окна, мокрым пылеуловителем, с пневмоцилиндром для закрывания днища вагранки, скиповой загрузкой шихты, пневматическим уровнемером для замера верхнего уровня шихты, чайниковой конструкцией шлаковой летки для непрерывного отбора шлака, водоохлаждением плавильного пояса.

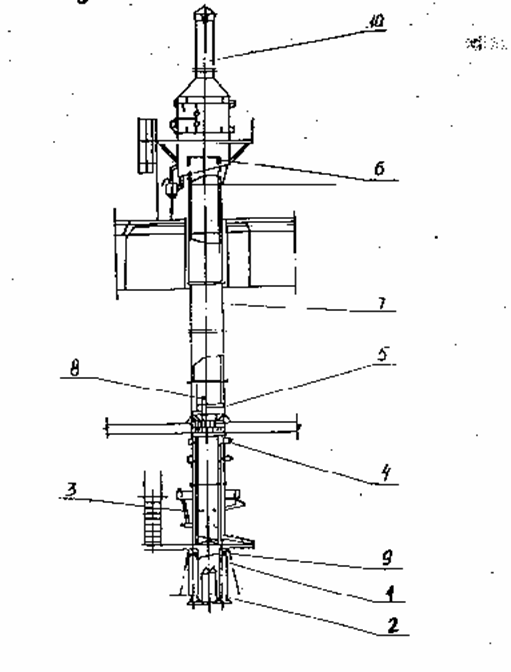

Вагранка (см. рисунок) состоит из опорной части 1, пневмомеханизма для закрывания днища 2, фурменного пояса 3, секции 4 с фурмами для дожигания СО, загрузочной секции 5, мокрого пылеосадителя 6, четырех промежуточных секций 7, штангового уровнемера 8, системы тушения провала 9, трубы с зонтом 10.

Опорная часть вагранки выполнена в виде сварной рамы, опирающейся четырьмя колонками на фундаментную плиту. Сверху к раме крепится подовая плита вагранки. Пневмомеханизм прикреплен к фундаментной плите и служит для закрывания и открывания днища вагранки. Для предотвращения самооткрывания днища предусмотрены страховочные крюки.

Трубы с отверстиями для тушения провала закреплены к подовой плите вагранки хомутами. Основным узлом средней части вагранки является корпус, собираемый из секций на болтовых соединениях. В нижней части корпуса предусмотрены отверстия для фурм, металлическая и шлаковая лётки, рабочее окно; к ней же приварена кольцевая водяная рубашка с системой труб, связывающих её с подводящим и отводящим коллекторами. На приваренных к корпусу вагранки кронштейнах подвешен фурменный пояс, к которому прикреплены фурменные приборы, состоящие из фурменных рукавов и фурм, подающих воздух в полость вагранки. В каждом фурменном рукаве для ряда фурм предусмотрен ручной шиберный затвор, перекрывающий доступ воздуха в вагранку. Верхняя часть шахты вагранки состоит из секции с фурмами для дожигания СО и загрузочной секции. Для предотвращения разрушения кладки от ударов загружаемой шихты загрузочная секция выкладывается пустотелыми чугунными кирпичами и литыми сегментами, образующими приёмную чашу.

В загрузочную секцию около загрузочного окна вмонтирован уровнемер, выполненный в виде штанги с пневматическим приводом, которая вводится в верхнюю часть шахты до контакта с шихтой. При опускании шихты упор штанги уровнемера нажимает на конечный выключатель, и зажигается красная лампочка, что является сигналом для загрузки очередной колоши.

Шахта вагранки от подины до приёмной чаши футерована шамотным кирпичом в 2 ряда "на ребро". Еще выше шахта вагранки составлена из промежуточных секций и футерована шамотным кирпичом в один ряд "на ребро". Тем самым снижается скорость и происходит усреднение химического состава колошникового газа.

Для очистки от пыли и охлаждения отходящих ваграночных газов непосредственно на шахте вагранки установлен мокрый пылеосадитель, состоящий из корпуса цилиндрической формы, внутреннего обтекателя, днища, верхней крышки, двух рядов форсунок. Верх вагранки заканчивается трубой с зонтом.

В процессе эксплуатации вагранка обеспечивается водой, которая идет в мокрый пылеосадитель для очистки от пыли ваграночных газов; на охлаждение кожуха плавильного пояса вагранки; в систему тушения провала.
