Номер

25-213-99

Наименование проекта

Навесная стрела на трелевочный трактор

Назначение

Погрузка лесоматериалов

Рекомендуемая область применения

Лесозаготовительные работы в мелких разобщенных лесосеках

Описание

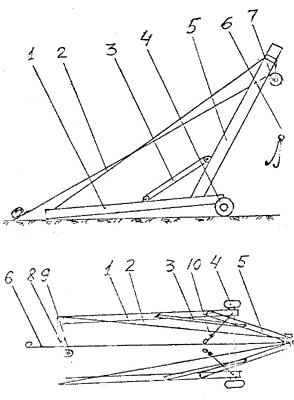

Рама 1 (см.рисунок) навесной стрелы сварена из металлических балок - двух продольных и двух поперечных. Передний конец рамы опирается на ось с колесами 4. На этом же конце установлена А-образная стрела 5, которая удерживается в нужном положении растяжками 2 и подкосами 3. На вершине стрелы закреплен блок 7, через который проходит грузовой канат 6 со стропами на конце. На переднем конце рамы закре плены тяги с талрепами 10. На заднем конце рамы на поперечной балке 8 закреплена серьга 9.

Монтаж навесной стрелы на трактор выполняют следующим образом. Трактор через заднюю поперечную балку заходит вовнутрь рамы. После этого серьгу 9 поднимают до уровня фаркопа трактора. Трактор ходом назад совмещает отверстие на серьге с отверстием фаркопа. В совмещенные отверстия вставляют шкворень. Затем на передние буксирные крюки трактора надевают кольцо тяг 10 и талрепами делают натяжение. Таким образом фиксируется положение рамы относительно трактора. Затем конец грузового каната наматывают на барабан лебедки. На этом заканчивается монтаж стрелы, и можно приступать к погрузочным работам.

Работает трактор со стрелой по принципу автопогрузчика, т.е. перемещается с подвешенным грузом. При необходимости навесная стрела может быть использована в роли головной мачты канатной трелевочной установки.

Операции по демонтажу мачты проводятся в обратной последовательности.

Время на монтаж и демонтаж стрелы на трактор составляет 10-12 минут.

Применение навесной стрелы позволяет лесосечной бригаде выполнять трелевку и погрузку лесоматериалов одним механизмом.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Устройство обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышена производительность труда

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

22.11.1999
