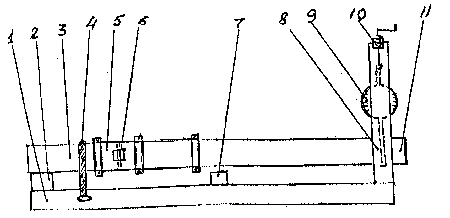

Стенд содержит основание 1 (см.рисунок) в виде сварной рамы, на котором закреплены опорная балка 2 и П-образная вертикальная стойка 8. Испытательная опалубка 5 закреплена на отрезке бревна 3, имитирующим пень, и отрезке бревна 11, имитирующем ствол дерева. Торцы отрезков стыкуются в окне опалубки 6. На вертикальной стойке закреплен натяжной винт с рукояткой 10. На тяге винта 10 закреплен стрелочный динамометр 9, соединенный тросовой петлей с концом отрезка бревна 11.

Работает устройство следующим образом. Отрезки бревна 3 и 11 стыкуют торцами, надевают створки опалубки и стягивают их винтами. После этого собранную конструкцию помещают на стенд. Отрезок бревна 3 охватывают тросовой петлей 4, а отрезок бревна 11 посредством тросовой петли присоединяют к динамометру 9. Вращением винта 10 поднимают отрезок бревна 11, а динамометр 9 фиксирует усилие, создаваемое на конце отрезка 11. При этом, в зависимости от поставленной задачи, усилие доводят до расчетного или до разрушения испытываемого образца.

Стенд позволяет осуществлять проверку расчетных значений разрабатываемых конструкций опалубок и выполнять доводку конструкции до оптимальных параметров, обеспечивая необходимую прочность при минимальном весе конструкции.
