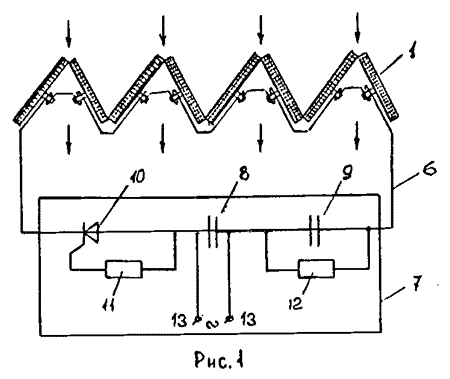

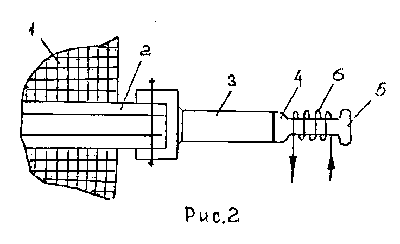

На рис. 1 изображено устройство для реализации способа защиты воздушно-радиаторной градирни от обмерзания, на рис.2 - узел крепления магнитострикционного преобразователя к охлаждающим поверхностям градирни.

Охлаждающие поверхности 1 трубчатых элементов воздушно-радиаторной градирни соединены в группы посредством трубных досок 2, к которым через волноводные колебательные системы 3 прикреплен магнитострикционный преобразователь 4 в виде пакета пластин из магнитострикционного материала с обмоткой 6, которая подключена к импульсному ультразвуковому генератору 7. При этом может быть последовательно подключено несколько магнитострикционных преобразователей 4 к одному генератору 7, который состоит из конденсаторов 8 и 9, тиристора 10, сопротивлений 11, 12 и источника 13 переменного тока.

Устройство работает следующим образом. При включении источника питания на положительный полуволне открывается тиристор, причем напряжение, при котором он открывается, подбирается сопротивлениями 11 и 12. Время открытия тиристора мало (3-7 мкс), поэтому через тиристор и далее через магнитострикционный преобразователь пойдет импульс тока величиной порядка 4000 А. По мере заряда конденсаторов 8 и 9 их сопротивление увеличивается, и величина тока в импульсе уменьшается. В отрицательный полупериод тиристор заперт, и конденсаторы 8 и 9 заряжаются через сопротивления 11 и 12. При следующем положительном полупериоде на верхней клемме источника питания процесс повторяется. При прохождении мощного импульсного тока через обмотки магнитострикционного поля упругие механические колебания ультразвукового спектра частот посредством волновода передаются охлаждающим поверхностям трубчатых элементов воздушно-радиаторной градирни. Колебания по металлоконструкции трубчатых элементов передаются пристенному слою трубок (месту кристаллизации льда). Достаточно небольшого механического воздействия. чтобы нарушился процесс кристаллизации льда у стенок трубчатых элементов. При оптимальных значениях частот возмущающих колебаний в диапазоне 20-60 кГц достигается минимальное отложение кристалликов льда на охлаждающих поверхностях.

Предлагаемый способ защиты воздушно-радиаторной градирни от обмерзания надежен и не требует обсуживающего персонала и ремонта.

Расход энергии на работу импульсного ультразвукового генератора и магнитострикционных преобразователей не превышает 1,2 кВт ч.

Согласно предлагаемому способу обмотки волноводных колебательных систем возбуждают в момент зарядки рабочего конденсатора, что дает возможность поднять величину тока в импульсе, в результате чего эффект возбуждения магнитострикционного преобразователя и получения ультразвукового воздействия на поверхность воздушно-радиаторной градирни будет более значительным.
