Вибровозбудитель содержит корпус 1 с беговой дорожкой 2, шарик 3 и сопла 4 с двумя направляющими 5. Для выхода отработанного воздуха в корпусе предусмотрены отверстия 6. Посредством волновода 7 колебания передаются на металлоконструкцию объекта 8, подлежащего воздействию вибрации.

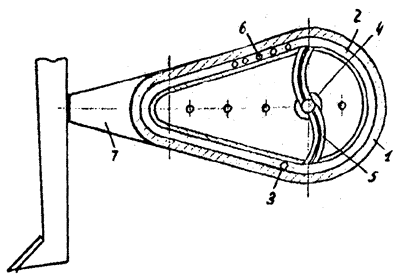

Вибровозбудитель (в продольном разрезе)

Вибровозбудитель работает следующим образом. При подаче сжатого воздуха к соплам 4 он по направляющим 5 поступает к беговой дорожке 2 и воздействует на шарик 3, который начинает вращаться с возрастающей скоростью, максимальная величина которой достигается через 5-7 с. Возникающие центробежные силы создают в корпусе 1 направленные колебания. Так как беговая дорожка 2 имеет форму, представляющую собой сопряженные по касательной части двух окружностей разного радиуса, то возникают колебания широкого спектра частот с усиленным импульсом в сторону меньшего радиуса, которые с помощью волновода передаются на металлоконструкцию того или иного технологического аппарата, подлежащего воздействию вибрационных колебаний.

Вышеприведенное вытекает из известного уравнения для определения центробежной силыf_ц:

где f_ц-центробежная сила, Н;

m -масса шарика, кг;

v- линейная скорость движения шарика, м/с;

r -радиус окружности, м.

Очевидно, что при постоянных значениях «m»и «v» центробежная сила «f_ц» будет тем больше, чем меньше значение «r».

Выбирая различные радиусы сопрягаемых полуокружностей и расстояния между ними, можно в широких пределах регулировать частоту колебаний и величину импульса (амплитуду) в выбранном рабочем направлении, что, в конечном счете, значительно расширяет функциональные возможности разработанного вибровозбудителя, а выполнение беговой дорожки в виде воздухопровода, диаметр которого соизмерим с размерами шарика, повышает кпд вибровозбудителя.
