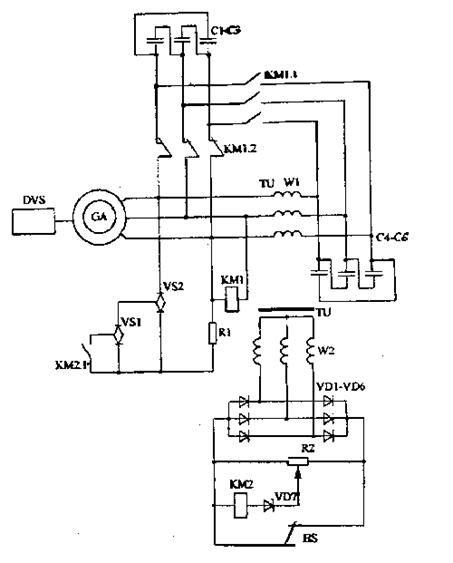

Принципиальная схема источника питания приведена на рисунке. Приводной двигательdvsвнутреннего сгорания жестко соединен с валом ротора асинхронного генератораga. Емкость конденсаторной батареи С1-С3 подключена к статору генератораgaчерез нормально замкнутые контакты КМ1.2 и служит для возбуждения асинхронного генератора на холостом ходу. Емкость конденсаторной батареи С4-С6 подключена к статору асинхронного генератораgaчерез первичную обмоткуw1трансформатора и необходима для компенсации реактивной мощности трансформатора. Напряжение асинхронного генератора, пониженное трансформатором, снимается с его вторичной обмоткиw2и через выпрямительvd1-vd6подается на сварочный электродhs. Это же напряжение посредством

делителя наr2и стабилитронаvd7подается на катушку реле КМ2, имеющего замыкающий контакт КМ2.1. Между двумя фазами асинхронного генератораgaи через симисторыvs1иvs2 включено сопротивлениеr1.

Электрическая схема источника работает следующим образом.

После запуска приводного двигателя внутреннего сгорания генераторgaвозбуждается от емкости С1-С3 конденсаторной батареи. Катушка контактора КМ1 подобрана таким образом, что при возбуждении генератора на холостом ходу контактор КМ1 не срабатывает.

На холостом ходу, когда не замкнут электродhs, индуктивное сопротивление первичной обмоткиw1трансформатора велико, и емкостной ток от емкости батареи С4-С6 конденсаторов не поступает на генераторga.

При замыкании электродаhsчерез выпрямительный мостvd1-vd6замыкается вторичная обмоткаw2трансформатора. Тем самым уменьшается сопротивление первичной обмоткиw1трансформатора, что влечет за собой возрастание емкостного тока емкости батареи С4-С6 конденсаторов, который поступает на статор асинхронного генератора. Это вызывает возрастание напряжения на генератореga, контактор КМ1 срабатывает и переключает емкость конденсаторной батареи С1-С3 параллельно емкости батареи С4-С6 конденсаторов. Это дает возможность использовать всю емкость конденсаторной батареи непосредственно для компенсации нагрузки трансформатора.

При увеличении напряжения между электродами возникает электрическая дуга, происходит процесс сварки. Так как нагрузка электрической дуги носит активный характер, то за счет насыщения асинхронного генератора (при коротком замыкании) происходит стабилизация сварочного тока при изменении напряжения на дуге.

Когда процесс сварки прекращается, напряжение на генераторе уменьшается и контактор КМ1 возвращается в первоначальное состояние, т.е. емкость батареи С1-С3 конденсаторов подключается параллельно обмотке статора, и генератор работает на холостом ходу.

Иногда при переходных процессах возникает резонанс напряжения. При этом чрезмерно увеличивается напряжение на генераторе и емкости на выходе выпрямителя. При увеличении напряжения на выходе выпрямителяvd1-vd6через делительr2оно прикладывается к обмотке реле КМ2 и стабилитронуvd7. Последний открывается, через него проходит ток, и реле КМ2 срабатывает, замыкает свой контакт КМ2.1 в цепи управляющего электрода симистораvs1. При этом открываются оба симистораvs1иvs2, подключая к статору генератораgaактивное сопротивлениеr1, которое выводит всю систему из зоны резонанса. При исчезновении резонанса напряжение выпрямителяvd1-vd6уменьшается, стабилитронvd7запирается и реле КМ2 возвращается в исходное положение. Симисторыvs1иvs2отключают сопротивлениеr1от генератораga. Источник питания работает на холостом ходу.
