Номер 25-124-99 |
||||||
Наименование проекта Многофункциональный электромагнитный аппарат для обработки жидкости и биологических объектов |
||||||
Назначение Смешивание трудносмешиваемых жидкостей, обработка жидкостей и биологических объектов |
||||||
Рекомендуемая область применения Электромагнитная обработка жидкостей и биологических объектов |
||||||

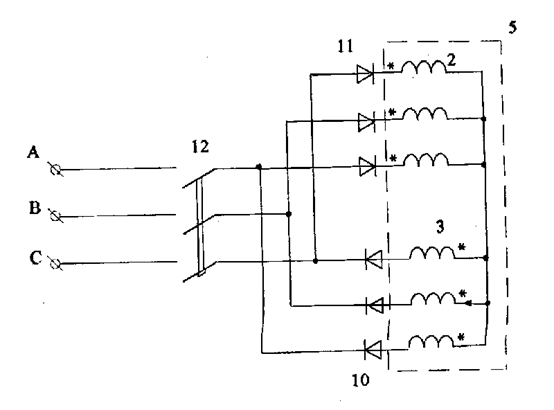

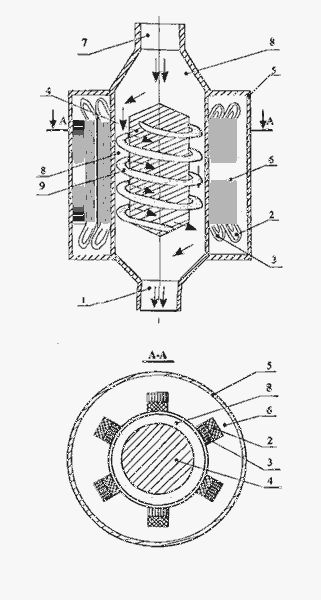

Описание Аппарат состоит из выходного патрубка (см.рисунки), трехфазных обмоток 2 и 3, неподвижного ротора 4, корпуса 5, магнитного статора 6, входного патрубка 7, герметичной камеры 8, немагнитной спирали 9, катодной группы диодов 10, анодной группы диодов 11, выключателя 12. Герметичная камера 8 образована поверхностью ротора 4 с немагнитной спиралью 9, корпусом 5 и патрубками 1 и 7. Ротор выполняется из магнитного материала, корпус - из пластмассы или немагнитного материала. Фиксируется ротор в статоре с помощью немагнитной спирали 9. Обмотки 2 и 3 расположены в одних и тех же пазах, вариант включения обмоток показан на рис.2. Принцип действия аппарата основан на электромагнитном воздействии на жидкости и растворы вращающимся однонаправленным магнитным полем в постоянном зазоре. Воздействие на вещество происходит вследствие ориентации векторов магнитных моментов молекул и появления дополнительных молекулярных токов, индуцированных полем. В результате воздействия электромагнитного поля происходит поляризация жидкости, что приводит к снижению жесткости и улучшению смешивания на молекулярном уровне. Аппарат работает следующим образом. Обрабатываемая жидкость поступает через патрубок 7 в герметичную камеру 8, проходит последовательно между витками спирали 9 и пространством, ограниченным ротором и статором. При этом жидкость перемещается к выходному патрубку и совершает вращательное движение по спирали вокруг ротора. При включении выключателя 12 напряжение сети А,В,С через диоды 10 и 11 подается на обмотки 2 и 3. Допустим, что в момент включения максимальная амплитуда напряжения была на фазе А. Напряжение (ток ) с этой фазы через одну из группы диодов поступает на одну из обмоток 2, проходит ее и поступает на группу обмоток 3. Далее ток идет по той фазной обмотке, у которой меньше потенциал на входе. В данном случае это фаза В. Одновременная работа группы обмоток 2 и 3 показана стрелками (рис.2). Если в обмотку «входит» одна стрелка, то с ней работает та фаза, из которой «выходит» одна стрелка. Трехфазная система питающего тока А,В,С и трехфазные обмотки 2 и 3, расположенные под углом 120 град., создают вращающее однонаправленное магнитное поле, перпендикулярное движению жидкости. Чередование фаз А,В,С включают таким образом, чтобы направление жидкости и магнитного поля было встречным. На положительном и отрицательном полупериодах выпрямления работают обе обмотки статора, что повышает эффективность воздействия. Кроме того, увеличиваются энергетические показатели, более равномерным становится магнитный поток. |
||||||
Преимущества перед известными аналогами Аналоги не известны |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Снижение трудоемкости |
||||||
Возможность передачи за рубеж За рубеж не передаётся |
||||||
Дата поступления материала 29.09.1999 |
