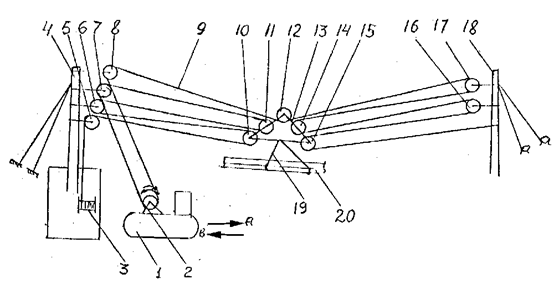

Устройство (см.рисунок) содержит привод 1 - трелевочный трактор, на лебедке которого установлен канатоведущий шкив 2. Головная мачта 4 на своем основании имеет канатомонтажный барабан 3. На вершине мачты закреплены четыре блока 5, 6, 7 и 8. Каретка 13 содержит ходовое колесо 12, тяговые ролики 10 и 11, а также возвратные ролики 14 и 15. К корпусу каретки 13 прикреплены чокеры 19 для прицепки груза 20. На тыловой мачте 18 закреплены блоки 16 и 17.

Тягово-несущий канат 9 запасован таким образом, что конец его с канатомонтажного барабана 3 проходит через блок 5 головной мачты 4, тяговый ролик 10 каретки 13, блок 6 головной мачты 4, ролик 11 каретки 13, блок 7 головной мачты 4, канатоведущий шкив 2 привода 1, блок 8 головной мачты 4, ходовое колесо 12 каретки 13, блок 17 мачты 18, возвратный ролик 14 каретки 13, блок 16 мачты 18, возвратный ролик 15 каретки 13 и концом закреплен на тыловой мачте 18. Другой конец тягово-несущего каната 9 остается на канатомонтажном барабане 3.

Работает кабель-кран следующим образом. Для опускания каретки на грунт привод перемещается в направлении стрелки "В", канатная система ослабляется, и каретка ложится на грунт. В этом положении производится прицепка груза стропами. После прицепки груза ходом трактора в направлении стрелки "А" каретка с грузом поднимается. Перемещение каретки с грузом между опорами 4 и 18 осуществляется лебедкой трактора. Для этого барабан лебедки вращают по часовой стрелке или же наоборот. При использовании канатоведущего шкива браслетного типа присоединение привода к канатной системе выполняется без отсоединения концов тягово-несущего каната, что позволяет использовать трелевочный трактор по прямому назначению на трелевке леса и в качестве привода кабельного крана на штабелевке и погрузке сортиментов.
