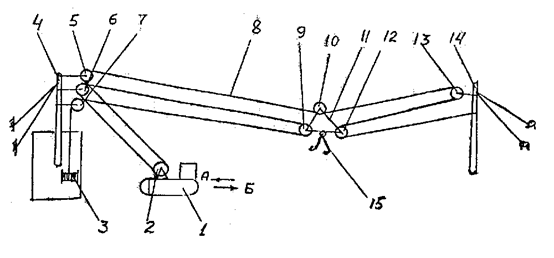

На рисунке изображена схема устройства, общий вид.

Устройство содержит привод 1 - трелевочный трактор, лебедка которого оснащена канатоведущим шкивом 2. Головная мачта 4 на своем основании имеет канатомонтажный барабан 3. На вершине мачты закреплены три блока 5, 6 и 7. Каретка 11 содержит ходовое колесо 10, тяговый ролик 9 и возвратный ролик 12. На тыловой мачте 14 закреплен блок 13.

Тягово-несущий канат 8 запасован таким образом, что один конец его с канатомонтажного барабана 3 проходит через блок 7, уходит на тяговый ролик 9 каретки 11, возвращается на блок 6 головной мачты, затем идет на канатоведущий шкив 2 привода 1, возвращается на блок 5 головной мачты, проходит под ходовым колесом 10 каретки 11, проходит через блок 13 тыловой мачты 14, далее через возвратный ролик 12 каретки 11 и концом крепится к тыловой мачте 14. Каретка 11 снабжена грузовыми стропами 15.

Работает устройство следующим образом. Для опускания каретки на грунт привод перемещается по стрелке "А", совершает задний ход. В результате канатная система ослабляется и укладывается на грунт. В таком положении может выполняться прицепка и отцепка груза.

После прицепки груза ходом трактора по стрелке "Б" каретка с грузом поднимается на нужную высоту и подается к месту укладки груза. Перемещение каретки в пролете осуществляется путем включения барабана лебедки трактора. В зависимости от направления вращения барабана каретка перемещается к головной или тыловой мачте.
