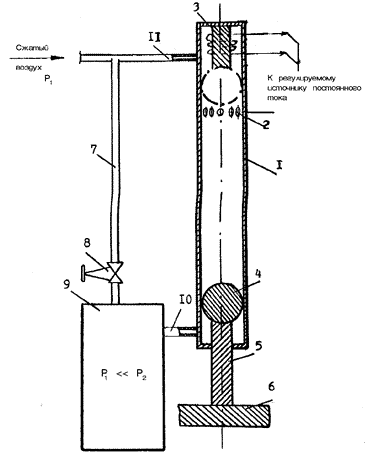

Устройство состоит (см.рисунок) из вертикально расположенного цилиндрического корпуса 1 с радиальными отверстиями 2, магнита 3, прикрепленного к верхнему торцу корпуса, шарового ударного элемента 4, волновода 5, присоединенного к нижней торцовой части корпуса, для передачи возбуждения колебаний трубам теплообменника 6 и последовательно соединенных трубопровода 7 и дроссельного элемента 8, а также емкость 9, с которой соединены нижний патрубок 10 и патрубок 11 подвода сжатого воздуха.

Устройство работает следующим образом.

В начальный момент времени ударный элемент 4 находится на торце волновода 5 в нижней части вертикально расположенного цилиндрического корпуса 1. После подачи сжатого воздуха через патрубок 11 воздух, не совершая полезной работы, выходит из верхней части корпуса через радиальные отверстия 2. Одновременно сжатый воздух поступает через трубопровод 7 и дроссельный элемент 8 в емкость 9, а затем через нижний патрубок 10 в нижнюю часть корпуса 1, где в результате увеличения давления воздуха происходит перемещение ударного элемента 4 к верхнему торцу корпуса 1. На верхнем торце корпуса расположен магнит 3, который притягивает ударный элемент. Проходя на уровне радиальных отверстий 2, ударный элемент 4 закрывает их, а затем, притянутый к нижнему торцу магнита 3, открывает, что приводит к снижению давления воздуха в нижней части корпуса. В результате продолжающейся подачи сжатого воздуха по патрубку 11 давление в верхней части корпуса возрастает. Как только сила, действующая на ударный элемент 4 и вызванная увеличением давления воздуха в верхней части корпуса, превысит силу притяжения ударного элемента 4 магнитом 3, произойдет отрыв ударного элемента и он упадет вниз на торцевую поверхность волновода 5, который, в свою очередь, передает механические колебания трубам теплообменника 6. Причем сила притяжения ударного элемента 4 магнитом 3 может регулироваться в широких пределах за счет изменения величины тока, протекающего в обмотках электромагнита. Далее цикл повторяется.

Предложенная конструкция устройства для возбуждения механических колебаний в трубах теплообменного аппарата позволяет существенно улучшить технические характеристики устройства за счет увеличения силы удара, амплитуды и частоты колебаний, возбуждаемых в трубах теплообменного аппарата. Кроме того, в предлагаемой конструкции практически ликвидирован клапан сброса воздуха как отдельный технологический узел. Он совмещен с основной конструкцией, т.е. движение ударного элемента в корпусе одновременно выполняет функции и прерывателя подачи воздуха, что позволяет упростить устройство и повысить надежность его работы.
