Известный способ разметки плоских поверхностей, в том числе конусных заготовок на равные угловые отрезки, охватывает только область деления на четное число частей путем дуговых засечек из концевых точек образующей поверхности линии основания и соединения точек пересечения дуговых засечек с вершиной угла конуса. Известный способ не позволяет осуществить разделение этих заготовок на нечетное число частей, например, на 3, 7, 9, 11,13... и т.д.

Предложен способ деления материала на произвольное количество частей, в том числе и нечетное число, с помощью простейших инструментов.

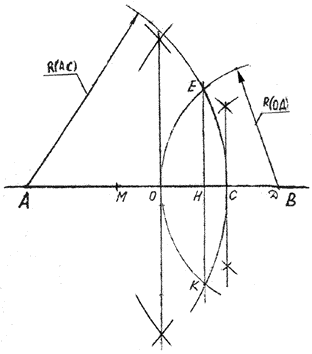

На рис.1 показана схема разметки прямолинейных заготовок на три равные части. При этом выполняют следующие операции:

1. Заданный отрезок АВ делят обычным известным способом вначале на две части (точка О ), затем отделяют его 1/4 часть (отрезок ВС), а затем его 1/16 часть (отрезок ВД);

2. Проводят дугу из точки А как из центра радиусом АС, равным по величине 3/4длины заданного отрезка АВ;

3. Проводят дугу из точки Д как из центра радиусом ОД, равным по величине 7/16 длины заданного отрезка АВ;

4. Точки пересечения этих двух дуг (точки Е и К) соединяют линией, которая пересечет заданный отрезок АВ в точке Н.

Полученный отрезок ВН составит ровно 1/3длины отрезка АВ;

5. Для полного разделения заданного отрезка АВ на три равные части откладывают от точки А отрезок АМ, равный отрезку ВН.

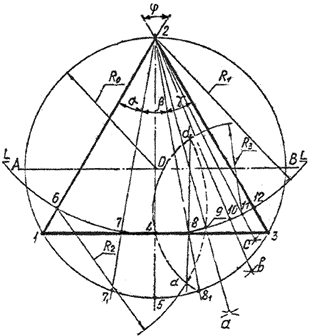

На рис.2 показана схема разметки конусных заготовок на три равные части. Для этого выполняют следующие операции:

1. В окружность произвольного радиуса АО вписывают, например, треугольник (1,2,3), у которого уголj=600 или произвольный уголjх;

2. Отрезок (1,3) делят пополам (точка 4) и проводят дугу из точки 2 как из центра радиусом (2,4), которая пересечет боковые стороны треугольника в точках 6 и 12;

3. Дугу (6,12) разделяют обычным способом на 8 равных частей (точки 11,10,9 и т.д.);

4. Из точки 2 проводят лучи:через точку 11 (луч 2С), через точку 10 (луч 2в), через точку 9 (луч 2а);

5. Из точки 6 как из центра проводят дугу, проходящую через точку 9, а из точки 11 - дугу, проходящую через точку 4. При пересечении этих дуг получают точки (a,d);

6. Через точки (a,d)проводят линию, которая пересечет дугу (6,4,12) в точке 8. При этом дуга (8,12) составит по величине ровно 1/3 дуги (6, 12);

7. Откладывают на дуге (6,12) от точки 6 дугу (6, 7), равную дуге (8,12) и затем проводят через точки 7 и 8 лучи из точки 2. Таким образом получают деление углаj= 600 на три равные секции или произвольный уголjх в отношении 1: zх .

Главная особенность способа:при его сходстве с существующими приемами деления он существенно расширяет круг выполняемых технологических операций в производстве точных изделий и не требует повышения требования к квалификации обслуживающего персонала.
