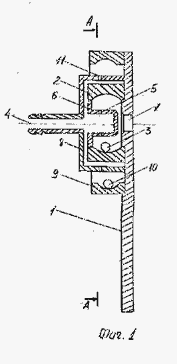

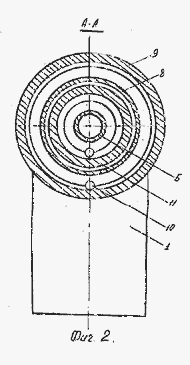

Устройство (см.рисунок) содержит прикрепленную к волноводу 1 обойму 2 с внутренней кольцевой канавкой, обкатываемой шариком 3, патрубок 4 для подачи сжатого газа и тангенциальные отверстия 5, выполненные в стенке цилиндра 6. К волноводу, имеющему отверстие 7, последовательно прикреплены стакан 8 и дополнительная обойма 9 с канавкой, обкатываемой шариком 10. В цилиндрической стенке стакана выполнены тангенциальные отверстия 11.

В данном устройстве подводимая энергия газа практически полностью используется для создания колебаний, поскольку шарики при своем круговом движении постоянно находятся в зоне действия струи газа, выходящей из тангенциальных отверстий.

Пневматический вибратор работает следующим образом.

Сжатый газ давлением 2-5 кГс/см ² подается в устройство через патрубок 4 в полость стакана 8, откуда выходит через отверстия 5 и 11; шарики 3 и 10 по кольцевым канавкам обойм 2 и 9 приводятся в круговое движение. Отработанный газ из полости обоймы 2 выходит в атмосферу через отверстие 7 в волноводе, а из полости обоймы 9 - через отверстие левой стенки (2 стрелки на рисунке). Быстрое круговое движение шариков создает в каждой обойме независимо разные по параметрам колебательные движения. Суммарное колебательное движение этих колебаний имеет сложный характер с широким диапазоном величин амплитуд и частот колебаний, что в большей мере интенсифицирует физико-химические процессы и лучше предотвращает образование накипи.

Сложный характер колебаний в устройстве обеспечивается экономичным использованием энергии подводимого сжатого газа за счет конструктивного выполнения устройства, в котором для сообщения кругового движения шарику 10 отверстия 11 равномерно распределены в цилиндрической стенке стакана 8. При этом отверстия размещены в полости этой обоймы в плоскости движения шарика.
