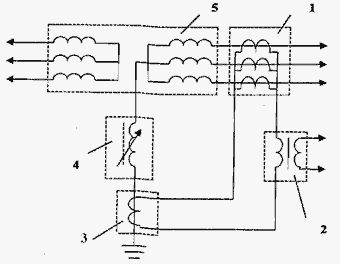

Датчик (см.рисунок) состоит из фильтра токов нулевой последовательности 1 (цепи трансформаторов тока включены параллельно), трансреактора 2, первичная цепь которого включена в одну из цепей между фильтром токов нулевой последовательности 1 и трансформатором тока 3 в цепи тока дугогасящего реактора 4.

Датчик работает следующим образом. При появлении несимметрии в сети на фильтре токов нулевой последовательности выделяется суммарный ток нулевой последовательности сети емкостного и индуктивного характера. Появляющееся при несимметрии напряжение смещения на нейтрали трансформатора 5 вызывает протекание индуктивного тока по рабочей обмотке дугогасящего реактора 4, выделяемого на трансформаторе тока 3. Так как индуктивные и емкостные токи сдвинуты по фазе, на трансреакторе 2 выделяется величина, пропорциональная степени компенсации емкостного тока сети относительно земли.

Трансреактор позволяет уменьшить ширину зоны нечувствительности датчика степени компенсации емкостных токов сети в целом за счет выбора требуемого при этом коэффициента трансформации. Это обстоятельство важно для работы системы компенсации емкостных токов сети при нормальных и аварийных режимах ее работы, поскольку настройка в нормальном режиме должна быть с незначительной перекомпенсацией, а резонансная настройка может приводить к перенапряжениям разрушающего характера. В аварийных режимах требуется резонансная настройка.
