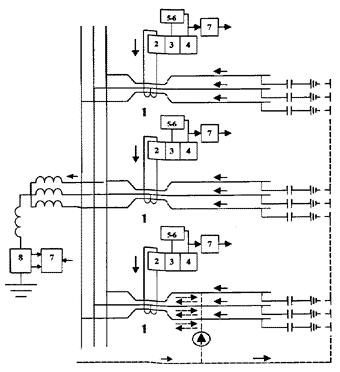

Устройство (см.рисунок) состоит из фильтра 1 токов нулевой последовательности, реле 2 минимального тока , фазового детектора 3, указательного реле 4, контактов 5-6 реле с выхода фазового детектора и реле минимального тока, входа 7, подключаемого к датчику 8 тока в нейтрали.

Работает устройство следующим образом. При изменении настройки компенсации емкостных токов в сети срабатывает реле 2 минимального тока и замыкает разомкнутые контакты 5 в цепи указательного реле 4, одновременно срабатывает фазовый детектор 3 и замыкает разомкнутые контакты 6 в цепи указательного реле. Контакты 5-6 образуют сумматор сигналов минимума тока нулевой последовательности и контроля смены фазы. Установленные в сетях указательные реле 4 на ячейках могут быть использованы наряду с установленными фильтрами токов нулевой последовательности и токовыми реле с незначительной их доработкой. В качестве опорного сигнала используется напряжение с трансформаторов напряжения или с датчика 8 тока нейтрали.
