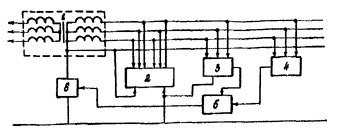

Устройство содержит силовой трансформатор 1 (см.рисунок), сумматор 2 фазных напряжений сети и напряжений фазных токопроводов относительно земли со стрелочным указателем сопротивления изоляции фазы с наименьшим сопротивлением изоляции относительно земли, узла 3 выбора поврежденной фазы, источника 4 трехфазного переменного тока, коммутирующего узла 5 и компенсирующего узла 6.

Процесс контроля заключается в следующем. При понижениях уровня изоляции любой из фаз возрастает асимметрия фазных напряжений относительно земли, при этом узел выбора поврежденной фазы 3, управляя коммутирующим блоком 5, подает напряжение от источника 4 через компенсирующий блок 6 в контур нулевой последовательности СЭС, отличное по фазе относительно активной составляющей тока утечки фазы с ослабленной изоляцией. При этом напряжение на нейтрали относительно земли повышается до значения, определяемого сопротивлением изоляции фазы с ослабленной изоляцией. Составляющие фазных напряжений сети и напряжений фазных токопроводов взаимовычитаются в сумматоре 2, причем результирующая составляющая пропорциональна значению сопротивления изоляции.

Введение в контур нулевой последовательности сети противодействующей составляющей напряжения позволяет на основе выбора фазы с ослабленной изоляцией зафиксировать эту фазу, введение противодействующей составляющей приводит к непрерывной подаче на ввод органа выбора поврежденной фазы сигнала о снижении уровня изоляции, т.е. система фиксируется в устойчивом режиме, суммирование составляющих вышеназванных напряжений позволяет осуществить пороговый контроль значения сопротивления изоляции и замерить текущее значение этого сопротивления.
