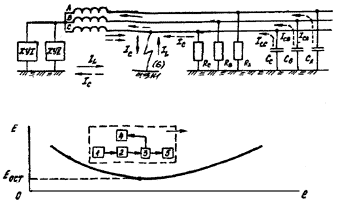

Устройство содержит фильтр токов нулевой последовательности 1 (см.рисунок), фазовый детектор 2, указательный элемент 3, избирательный фильтр 4, источник 5 опорного напряжения.

Устройство работает следующим образом. При компенсации емкостного тока замыкания на землю наложенным индуктивным током над трассой кабеля существует результирующее электромагнитное поле, формируемое токами в кабеле. При этом к месту повреждения стекаются индуктивные и емкостные токи, и в точке повреждения результирующий ток меняет фазу При движении над трассой кабеля с повреждением к месту повреждения стекаются со стороны источника питания емкостные и индуктивные токи, а со стороны потребителя - емкостные токи, следовательно, при непрерывной оценке напряженности электромагнитного поля над трассой кабеля фильтром 1 нулевой последовательности фаза измеренного сигнала относительно опорного от источника 5 опорного напряжения с синхронизирующим устройством будет определяться значением эквивалентного параметра в цепи (индуктивностью или емкостью). При компенсации емкостного тока этот сигнал будет индуктивным. На фазовый детектор 2 подаются два сигнала - избирательного фильтра 4, позволяющего отстроиться от поля помех, и источника опорного напряжения, синхронизированного с сетью. При переходе через место замыкания в кабеле 6 измеряемое поле (ток нулевой последовательности в кабеле) будет емкостным, изменит фазу, что фиксируется фазовым детектором 2, соединенным с указательным элементом 3.
