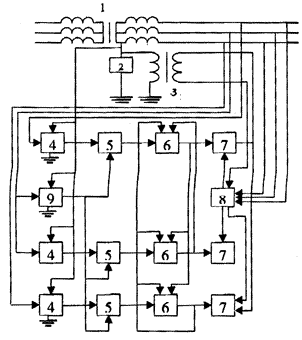

Устройство содержит силовой трансформатор сети 1 (см.рисунок), блок 2 для компенсации емкостного тока замыкания на землю, двухобмоточный трансформатор 3 с высокоомным выходом, являющийся компенсатором активной составляющей тока замыкания на землю, фазочувствительный выпрямитель 4, пороговые элементы 5, логические блоки 6, электронные ключи 7, источник 8 противодействующей ЭДС ( трехфазный трансформатор с вторичными обмотками, включенными в зигзаг), источник 9 опорного напряжения.

Устройство двухканальной компенсации тока замыкания на землю работает следующим образом. При понижении сопротивления изоляции одной из фаз сети или замыкания через переходное сопротивление напряжение на нейтрали увеличивается, что приводит к срабатыванию фазочувствительного выпрямителя 4 фазы с ослабленной изоляцией и увеличению напряжения на его выходе. Напряжение с выхода фазочувствительного выпрямителя 4, достигнув заданного значения и сравнявшись в пороговом элементе 5 с напряжением источника заданного опорного напряжения 9, приводит к срабатыванию логического блока 6, с выхода которого формируются три сигнала: один на открытие электронного ключа 7, а два других на блокировку срабатывания по вводу противоЭДС в контуры неповрежденных фаз, предотвращая ложную работу логических блоков 6 неповрежденных фаз. Емкостная составляющая тока замыкания на землю компенсируется работой блока 2, а активная составляющая тока замыкания на землю от источника 8 через трансформатор 3, осуществляющего высокоомным выходом ввод в контур нулевой последовательности сети противоЭДС заданной амплитуды и фазы.
